X射線探傷測試：工業安全的“隱形守護者”

在工業生產的精密舞臺上，一件表面光潔的金屬部件內部，可能暗藏著肉眼無法察覺的裂紋、氣孔或夾雜——這些“隱形缺陷”如同定時炸彈，若未被及時發現，可能引發設備故障、生產線停擺，甚至重大安全事故。而X射線探傷測試，正是工業領域的“透視眼”，憑借穿透物質的特性，讓內部缺陷無所遁形，成為保障產品質量與生產安全的關鍵手段。

一、什么是X射線探傷？

X射線探傷（X-ray Testing，簡稱RT）是一種**無損檢測（Nondestructive Testing，NDT）**技術，通過利用X射線的穿透性和物質對射線的吸收差異，實現對工件內部結構的可視化檢測。與醫學CT原理相似，它無需破壞工件，就能精準識別內部缺陷，是工業領域應用最廣泛的無損檢測方法之一。

二、X射線探傷的核心原理

X射線是一種波長極短（0.001-10nm）的電磁輻射，具有強穿透性。當X射線穿過工件時，不同材質、密度或厚度的部位對射線的吸收能力不同：

密度高、厚度大的部位（如金屬中的裂紋、夾雜）會吸收更多射線，穿透后的射線強度弱；
密度低、厚度小的部位（如正常金屬組織）吸收較少，穿透后的射線強度強。

通過記錄穿透后的射線強度（傳統用膠片，現代用數字探測器），就能形成灰度影像——缺陷區域因射線吸收差異，會呈現出與周圍正常組織不同的暗區（如氣孔）或亮區（如裂紋），專業人員可通過影像分析判斷缺陷的類型、位置和大小。

三、X射線探傷的應用領域

X射線探傷的價值在于“防患于未然”，廣泛應用于對安全性要求極高的行業：

航空航天：檢測發動機渦輪葉片、機身框架等部件的內部裂紋、鑄造缺陷，確保飛機飛行安全；
汽車制造：檢查發動機缸體、曲軸、變速箱齒輪的氣孔、夾雜，避免運行時斷裂；
壓力容器與管道：定期檢測化工儲罐、天然氣管道的腐蝕裂紋，預防泄漏或爆炸；
電力設備：排查發電機轉子、鍋爐汽包的內部缺陷，保障電力系統穩定運行；
核能工業：檢測核反應堆部件的焊縫質量，防止放射性物質泄漏。

四、X射線探傷的技術流程

一套完整的X射線探傷流程需嚴格遵循以下步驟：

工件預處理：清潔工件表面，去除油污、銹跡或涂層，避免雜物干擾影像；
放置檢測介質：傳統方法將X射線膠片貼在工件背面（射線源與膠片分別位于工件兩側）；現代則用**數字平板探測器（DR）**替代，直接將射線轉化為電子信號；
參數設置：根據工件材質（如鋼、鋁）、厚度調整X射線機的管電壓（決定穿透能力）、管電流（決定射線強度）和曝光時間（決定影像清晰度）；

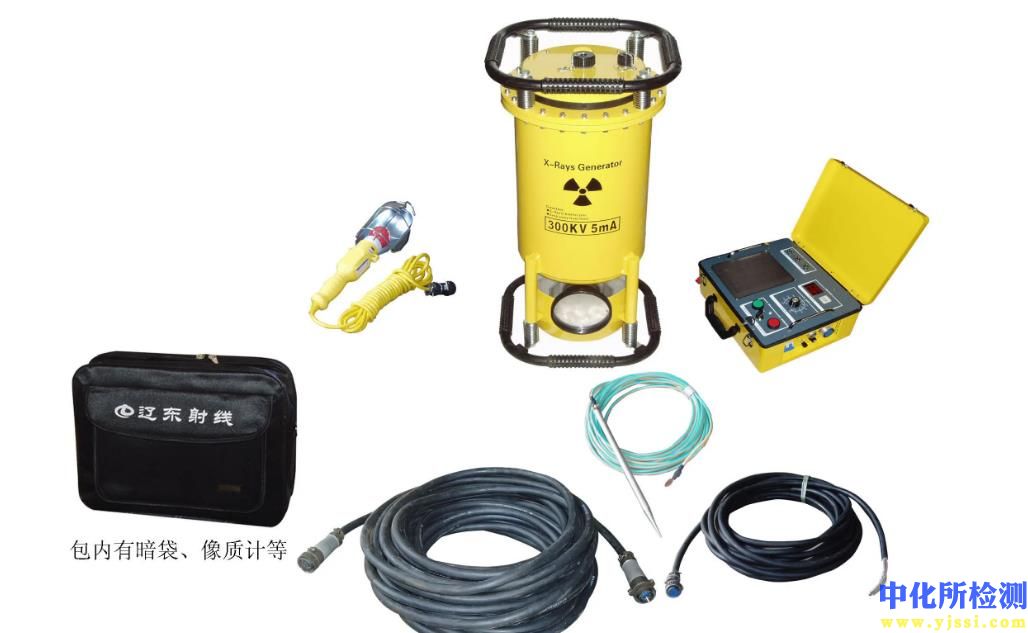

射線曝光：啟動X射線機，射線穿透工件后被檢測介質接收；
影像處理：傳統膠片需經顯影、定影、沖洗得到黑白影像；數字影像則通過軟件進行增強、降噪、縮放等處理，提高缺陷辨識度；
缺陷評定：專業檢測人員依據國家標準（如GB/T 3323-2005《金屬熔化焊焊接接頭射線照相》），分析影像中的異常區域，判斷缺陷是否符合驗收要求。

五、X射線探傷的優缺點

1. 優勢

直觀性：直接顯示缺陷的形狀、位置和大小，便于定性定量分析；
準確性：對體積型缺陷（如氣孔、夾雜）和面積型缺陷（如裂紋）均有良好檢測效果；
通用性：適用于金屬、塑料、陶瓷等多種材料，幾乎覆蓋所有工業工件；
無損性：不破壞工件結構，可重復檢測，降低生產成本。

2. 局限性

輻射危害：X射線具有電離輻射，長期接觸可能損害人體細胞，操作需嚴格防護；
成本較高：X射線機（尤其是高頻機、CT機）價格昂貴，維護成本高；
厚度限制：對厚工件（如超過50mm的鋼件），射線穿透能力下降，影像對比度降低，檢測效果變差；
對低密度缺陷不敏感：如塑料中的氣泡、木材中的空洞，因吸收差異小，難以清晰顯示。

六、X射線探傷的安全防護

由于X射線的輻射危害，安全操作是X射線探傷的核心要求：

防護設施：操作現場需設置鉛屏蔽墻、鉛簾或移動防護屏，減少射線泄漏；
個人防護：操作人員需穿鉛防護服、戴鉛手套和鉛眼鏡，避免直接接觸射線；
距離防護：盡量遠離X射線機（至少保持2-3米以上），使用遠程控制裝置啟動設備；
規范操作：必須由持證人員（如無損檢測Ⅱ級/Ⅲ級人員）操作，嚴格遵守《放射性同位素與射線裝置安全和防護條例》；
健康監測：操作人員需定期進行輻射劑量監測（如佩戴個人劑量計）和健康檢查，確保輻射暴露在安全范圍內。

七、X射線探傷的未來發展趨勢

隨著技術迭代，X射線探傷正朝著數字化、智能化、便攜化方向演進：

數字X射線（DR/CT）：替代傳統膠片，實現實時成像、影像存儲與遠程傳輸，提高檢測效率；
人工智能（AI）輔助分析：通過深度學習算法自動識別影像中的缺陷，減少人為誤差，提升檢測速度；
便攜式設備：小型化、輕量化的X射線機（如手持式DR）應運而生，適用于現場檢測（如管道、橋梁、風電設備）；
三維成像：X射線CT技術可實現工件內部結構的三維重建，更準確地定位缺陷的深度和形狀；
低劑量技術：通過優化參數（如脈沖射線）降低輻射劑量，提高操作安全性。

結語

X射線探傷測試，是工業安全的“隱形守護者”。它用“透視”的力量，將工件內部的缺陷暴露在陽光下，為航空、汽車、化工等行業的產品質量保駕護航。盡管存在輻射危害與成本限制，但隨著技術的不斷進步，其應用范圍將越來越廣，成為工業生產中不可或缺的“安全屏障”。

在追求高效生產的同時，我們更需重視安全——而X射線探傷，正是這份安全的“可視化證明”。
