接觸電流測試：保障電氣產品安全的基石

引言：看不見的風險
在電氣產品日益普及的今天，其安全性至關重要。其中，“接觸電流”（Touch Current），有時也稱為“泄漏電流”，是指在正常工作或單一故障條件下，流經人體或人體模型（模擬人體阻抗的測試網絡）的電流。它雖然通常微弱，不易被察覺，但超過安全限值就可能引發電擊風險，甚至危及生命。接觸電流測試正是評估這一風險的核心手段，是電氣安全認證中不可或缺的關鍵環節。

核心概念：理解接觸電流

• 本質： 接觸電流并非指用戶有意接觸帶電部件產生的電流（這屬于電擊危險范疇），而是指用戶意外接觸設備可觸及導電部件（如外殼、旋鈕、接口等）時可能流經人體的電流。這些電流主要源于：
  • 絕緣介質的泄漏： 內部帶電部件與外殼/可觸及部件之間的絕緣材料并非理想絕緣體，存在微小泄漏。
  • 分布電容耦合： 內部帶電導線與外殼/可觸及部件之間存在的寄生電容，在交流電作用下會產生容性耦合電流。
  • 功能性電流： 某些特定功能（如醫療設備的患者應用部分）設計上允許或需要微小電流流經人體。
• 測量原理： 測試并非直接測量人體電流（不人道且不可控），而是使用標準化的測量網絡（如IEC 60990定義的測量裝置）來模擬人體在特定條件下的阻抗特性（主要考慮手到腳的電流路徑），精確測量流經該網絡的電流值。該網絡能反映人體對不同頻率電流的感知和生理反應閾值。

測試標準與規范：遵循準則

接觸電流測試有嚴格且廣泛認可的國際標準作為依據，確保測試的一致性和結果的可比性：

• IEC 60990: 《測量接觸電流和保護導體電流的方法》：這是定義接觸電流和保護導體電流測量方法的基礎性標準，詳細規定了測量網絡（如感知電流/反應電流網絡、擺脫電流網絡）、測試布置、測試條件和程序。
• 產品特定安全標準： 絕大多數電氣產品的安全標準（如IEC 60335系列 - 家用電器， IEC 61010系列 - 測量控制實驗室設備， IEC 60601系列 - 醫用電氣設備等）都引用了IEC 60990的測量方法，并在此基礎上規定了針對該類產品的具體限值和附加要求。例如：
  • 限值差異： 家用電器、信息技術設備的限值通常高于醫療設備，因?yàn)獒t(yī)療設備可能直接作用于患者（存在微電擊風險）。
  • 患者應用部分： 醫療設備標準（IEC 60601-1）對患者連接部分（BF型、CF型）的接觸電流（患者漏電流、患者輔助電流）有極其嚴格的規定和分類。
  • 測試狀態： 標準會明確要求測試在正常工作狀態、電源極性反轉、單一故障條件（如保護接地?cái)嚅_、基本絕緣失效）等多種情形下進行。

測試流程與方法：嚴謹?shù)脑u估步驟

一次完整的接觸電流測試通常包括以下關鍵步驟：

1. 設備準備： 被測設備（EUT）按照制造商說明設置到正常工作狀態，選擇最不利的配置（如最高功耗模式、所有開關閉合、可拆卸部件連接等）。
2. 測試環境： 設備放置在絕緣工作臺上，避免無關接地。測試實驗室的溫濕度需符合標準要求。
3. 連接測量網絡： 將符合IEC 60990規定的標準化測量裝置（通常集成在專業測試儀器中）連接在設備預定測試點（所有可觸及的導電部件、保護接地端子等）與參考地（實驗室地）之間。對于醫療設備，還需在患者連接點連接模擬負載或測量網絡。
4. 施加測試電壓： 給設備施加額定電壓和頻率（如220V, 50Hz）。對于具有多種電源選項的設備，需分別測試。
5. 測量與記錄： 使用高精度交流電流表（通常是專用安全測試儀的一部分），測量流經測量網絡的有效值（RMS）電流。需要測量：
   • 設備外殼（所有可觸及導電部件）對地的接觸電流。
   • 保護導體電流（如果適用）。
   • （對于醫療設備）患者漏電流、患者輔助電流等。
6. 故障條件模擬： 模擬標準要求的單一故障條件（如斷開保護接地線），重復上述測量。
7. 結果判定： 將測量值與產品對應安全標準中規定的限值進行對比。所有測量結果均需低于限值要求方為合格。測試報告需詳細記錄測試條件、測量點和結果。

關鍵設備：精確測量的保障

接觸電流測試依賴于專業的儀器設備：

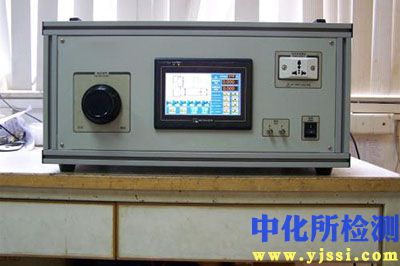

• 電氣安全分析儀/測試儀： 這是核心設備，通常內置符合標準的測量網絡、高精度電流表、可編程電源、電壓監測、保護接地連接測試等功能，能自動執行測試序列并生成報告。
• 隔離變壓器： 為被測設備提供電源隔離，保護測試人員和設備，并確保參考地的準確性。
• 絕緣工作臺： 確保被測設備與大地絕緣，避免測試誤差。

安全意義與應用：構建安全防線

接觸電流測試具有重大的安全價值：

• 預防電擊事故： 直接評估用戶在日常使用或發生故障時遭受電擊的風險等級，確保電流在安全范圍內（低于感知或反應閾值，遠低于可能導致心室纖顫的閾值）。
• 醫療設備安全的核心： 對于醫療設備，尤其是直接作用于心臟的設備（如心電圖機、除顫器），嚴格控制患者漏電流是防止微電擊（極微小電流直接流過心肌導致致命心律失常）的絕對要求。接觸電流測試（患者漏電流測試）是醫療設備安全認證的基石。
• 產品設計驗證： 指導設計人員在產品開發階段優化絕緣設計、布線、接地策略和電磁屏蔽，從源頭控制泄漏電流。
• 市場準入的門檻： 是CCC、CE、UL、PSE等主要安全認證的強制性測試項目，是產品合法上市銷售的前提條件。

應用場景舉例：

• 家用電器： 電飯煲、洗衣機、冰箱等金屬外殼或用戶可能接觸到的金屬部件的泄漏電流測試。
• 信息技術設備： 電腦主機、顯示器、打印機等可觸及金屬外殼和接口（如USB金屬殼）的接觸電流測試。
• 電源適配器/充電器： 輸出端子（尤其是可觸及的直流插頭外殼）對地的接觸電流測試。
• 醫用電氣設備： 設備外殼、所有患者連接線纜和接口（心電導聯、血壓袖帶管路等）的接觸電流和患者漏電流測試，需嚴格區分BF/CF型應用部分的要求。

挑戰與發展：應對技術演進

接觸電流測試也面臨新的挑戰：

• 高頻開關電源： 現代開關電源工作頻率越來越高（可達MHz級），其產生的高頻泄漏電流分量可能對傳統測量網絡（主要針對50/60Hz設計）的準確性帶來挑戰，標準也在持續更新以適應新技術。
• 復雜接地系統： 設備內部復雜的接地策略和EMC設計，有時會使得泄漏電流路徑分析困難。
• 新型絕緣材料： 需要評估新材料在不同溫濕度、老化條件下的長期絕緣性能和泄漏特性。
• 智能與互聯設備： 物聯網設備、可穿戴設備的普及，帶來了新的可觸及點和潛在風險場景。

：安全基石，不容忽視
接觸電流測試，作為電氣安全工程中的一項基礎而關鍵的評估手段，通過科學模擬人體阻抗并精確測量潛在泄漏通路上的電流，為各類電氣電子產品的安全性能提供了量化的保障。它不僅是安全法規的強制要求，更是制造商履行產品安全責任的直接體現。隨著技術的發展和新應用的涌現，接觸電流測試的標準、方法和技術也將持續演進，但其守護用戶生命安全的根本目標始終不變。深刻理解并嚴格執行接觸電流測試，是構建電氣安全防線的核心環節。
