加筋管檢測(cè)：保障工程質(zhì)量的關(guān)鍵環(huán)節(jié)

引言

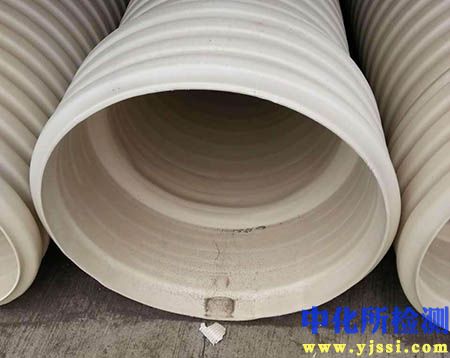

加筋管因其優(yōu)異的環(huán)剛度、抗沖擊性和耐腐蝕性，廣泛應(yīng)用于市政排水、農(nóng)田水利、工業(yè)排污等領(lǐng)域。其質(zhì)量直接關(guān)系到工程的安全運(yùn)行和使用壽命。因此，對(duì)加筋管進(jìn)行科學(xué)、規(guī)范的檢測(cè)，是確保工程質(zhì)量、避免工程隱患不可或缺的關(guān)鍵環(huán)節(jié)。一套完整的檢測(cè)流程應(yīng)涵蓋從原材料到成品的多個(gè)方面。

一、 檢測(cè)目的與重要性

1. 驗(yàn)證性能指標(biāo)： 確認(rèn)產(chǎn)品是否符合設(shè)計(jì)要求和相關(guān)國(guó)家標(biāo)準(zhǔn)（如GB/T 19472.1/2等）規(guī)定的物理力學(xué)性能（環(huán)剛度、環(huán)柔性、抗沖擊性等）和功能要求（密封性、耐化學(xué)性等）。
2. 控制生產(chǎn)工藝： 通過檢測(cè)結(jié)果反饋生產(chǎn)過程中的問題（如原材料配比、焊接/纏繞工藝、溫度控制等），優(yōu)化生產(chǎn)工藝，穩(wěn)定產(chǎn)品質(zhì)量。
3. 保障工程安全： 防止不合格產(chǎn)品流入工程現(xiàn)場(chǎng)，避免因管材失效導(dǎo)致的管道變形、滲漏、坍塌等安全事故，降低后期維護(hù)成本。
4. 履行合同約定： 為供需雙方提供客觀的質(zhì)量評(píng)價(jià)依據(jù)，是履行采購合同和技術(shù)協(xié)議的重要環(huán)節(jié)。

二、 主要檢測(cè)項(xiàng)目與方法

加筋管的檢測(cè)通常包括但不限于以下項(xiàng)目：

1. 外觀與尺寸檢測(cè)：

   • 外觀檢查： 目測(cè)檢查管材內(nèi)外表面是否光滑、平整、色澤均勻；有無氣泡、凹陷、雜質(zhì)、劃痕、裂紋、分層、局部脫皮、嚴(yán)重波紋等現(xiàn)象；肋結(jié)構(gòu)（波紋、肋條等）是否完整、連續(xù)、無殘缺、無扭曲；管端切割是否平齊、垂直于軸線。
   • 尺寸測(cè)量：
     • 長(zhǎng)度： 使用鋼卷尺或激光測(cè)距儀測(cè)量。
     • 平均外徑： 在管材圓周上均勻分布的至少4個(gè)點(diǎn)進(jìn)行測(cè)量，計(jì)算平均值。使用π尺或?qū)Ｓ每ǔ摺?/li>
     • 壁厚： 沿圓周均布測(cè)量，包括波峰、波谷等關(guān)鍵部位的厚度。使用超聲波測(cè)厚儀或?qū)Ｓ帽诤駵y(cè)量工具。
     • 肋高/波深： 測(cè)量波峰到波谷的高度。使用深度尺或?qū)Ｓ每ň摺?/li>
     • 不圓度： 測(cè)量同一截面最大外徑與最小外徑的差值。

2. 物理力學(xué)性能檢測(cè)：

   • 環(huán)剛度（SN）： 核心指標(biāo)，反映管材抵抗外壓載荷的能力。
     • 方法： 按GB/T 9647進(jìn)行。將規(guī)定長(zhǎng)度的管段水平放置在試驗(yàn)機(jī)上，在兩平板間以恒定速率壓縮管材，直到達(dá)到規(guī)定的變形量（通常為內(nèi)徑的3%或5%）。記錄載荷-變形曲線，計(jì)算環(huán)剛度值。
   • 環(huán)柔性（扁平試驗(yàn)）： 評(píng)估管材在受外部壓力時(shí)的變形能力和抗變形恢復(fù)能力。
     • 方法： 按GB/T 9647進(jìn)行。將管段壓縮至內(nèi)徑變形量達(dá)到30%（或標(biāo)準(zhǔn)規(guī)定值），觀察管材是否破裂、分層或產(chǎn)生永久性屈曲；然后卸荷，檢查殘余變形量（要求≤10%內(nèi)徑）。
   • 沖擊性能（TIR）： 模擬管材在運(yùn)輸、安裝或使用中抵抗外部沖擊的能力。
     • 方法： 按GB/T 14152進(jìn)行（落錘沖擊試驗(yàn)）。將規(guī)定重量和形狀的落錘從規(guī)定高度自由落下沖擊管材樣品，在特定溫度（常為0℃或23℃）下進(jìn)行。記錄沖擊點(diǎn)是否破裂，計(jì)算真實(shí)沖擊率（TIR）。
   • 蠕變比率（僅對(duì)PVC-M等材料）： 評(píng)估管材在長(zhǎng)期恒定載荷下的變形特性。

• 烘箱試驗(yàn)（縱向回縮率）： 評(píng)估管材在受熱時(shí)的尺寸穩(wěn)定性及內(nèi)應(yīng)力情況。
  • 方法： 按GB/T 6671進(jìn)行。截取規(guī)定長(zhǎng)度的管段，在特定溫度（通常110℃或150℃）的烘箱中放置規(guī)定時(shí)間（如60分鐘），測(cè)量加熱前后的長(zhǎng)度變化率。

3. 功能性能檢測(cè)：
   • 密封性能（液壓/氣密性試驗(yàn)）： 檢測(cè)管材及接口的承壓能力和密封可靠性。
     • 方法： 按GB/T 6111（液壓）或GB/T 15560（氣密）進(jìn)行。對(duì)管段或連接好的管材系統(tǒng)施加規(guī)定的內(nèi)部靜水壓或氣壓，保持一定時(shí)間，觀察是否發(fā)生滲漏、破裂或壓力下降超過規(guī)定值。
   • 連接密封性（針對(duì)承插口等連接方式）： 專門測(cè)試接口部位的密封性能。
     • 方法： 通常采用負(fù)壓（真空）法或正壓法，對(duì)組裝好的接口施加壓力差，檢查是否泄漏。
   • 耐化學(xué)性（可選）： 針對(duì)特定應(yīng)用環(huán)境（如工業(yè)排污），測(cè)試管材對(duì)特定化學(xué)介質(zhì)的耐受能力。
     • 方法： 將管材樣品浸泡在規(guī)定濃度的化學(xué)試劑中一定時(shí)間（如7天），觀察其外觀、尺寸、質(zhì)量變化及力學(xué)性能保持率。

三、 焊縫/熔接質(zhì)量檢測(cè)（針對(duì)焊接成型的加筋管）

• 外觀檢查： 仔細(xì)檢查焊縫區(qū)域是否平整、光滑、連續(xù)，無燒焦、裂紋、未熔合、焊瘤過大等缺陷。
• 剝離試驗(yàn)： 裁取含焊縫的條形試樣，通過專用夾具剝離焊接界面，檢查熔合情況和剝離強(qiáng)度是否符合要求。
• 擠壓剝離試驗(yàn)（對(duì)某些結(jié)構(gòu)）： 對(duì)焊縫區(qū)域施加擠壓剝離力，評(píng)估其結(jié)合強(qiáng)度。

四、 檢測(cè)流程規(guī)范性

1. 抽樣規(guī)則： 嚴(yán)格按照產(chǎn)品標(biāo)準(zhǔn)（如GB/T 19472.1/2）或雙方約定的抽樣方案（如GB/T 2828.1）執(zhí)行，確保樣品的代表性和隨機(jī)性。
2. 樣品制備： 取樣部位、尺寸、數(shù)量、預(yù)處理（如狀態(tài)調(diào)節(jié)）必須符合相應(yīng)檢測(cè)方法標(biāo)準(zhǔn)的規(guī)定。
3. 環(huán)境條件： 控制實(shí)驗(yàn)室的溫度（通常23±2℃）、濕度（50±10% RH）及狀態(tài)調(diào)節(jié)時(shí)間（通常≥24小時(shí)），確保檢測(cè)結(jié)果可比性。
4. 設(shè)備校準(zhǔn)： 所有檢測(cè)設(shè)備（試驗(yàn)機(jī)、測(cè)厚儀、量具、烘箱等）必須在有效檢定/校準(zhǔn)周期內(nèi)，并定期進(jìn)行期間核查。
5. 操作規(guī)范： 檢測(cè)人員需經(jīng)過培訓(xùn)，嚴(yán)格按標(biāo)準(zhǔn)操作規(guī)程執(zhí)行檢測(cè)步驟，準(zhǔn)確記錄原始數(shù)據(jù)和試驗(yàn)現(xiàn)象。
6. 結(jié)果判定： 依據(jù)產(chǎn)品標(biāo)準(zhǔn)和檢測(cè)方法標(biāo)準(zhǔn)中的技術(shù)要求，對(duì)各項(xiàng)檢測(cè)結(jié)果進(jìn)行合格與否的判定。單項(xiàng)不合格通常會(huì)導(dǎo)致整批產(chǎn)品被拒收或復(fù)檢。

五、 關(guān)鍵注意事項(xiàng)

1. 標(biāo)準(zhǔn)適用性： 明確產(chǎn)品所依據(jù)的國(guó)家標(biāo)準(zhǔn)、行業(yè)標(biāo)準(zhǔn)或雙方約定的技術(shù)協(xié)議，檢測(cè)項(xiàng)目和方法必須與之匹配。
2. 代表性取樣： 避免刻意選取“好”或“壞”的樣品，應(yīng)從同一批、不同部位隨機(jī)抽取。
3. 狀態(tài)調(diào)節(jié)： 嚴(yán)格遵守標(biāo)準(zhǔn)規(guī)定的溫度和濕度環(huán)境下的調(diào)節(jié)時(shí)間，這對(duì)塑料類管材的力學(xué)性能測(cè)試結(jié)果影響顯著。
4. 設(shè)備精度： 特別是環(huán)剛度、沖擊試驗(yàn)等對(duì)設(shè)備精度要求高的項(xiàng)目，必須保證設(shè)備處于良好狀態(tài)。
5. 環(huán)境溫度： 沖擊性能測(cè)試對(duì)溫度非常敏感，必須嚴(yán)格控制低溫環(huán)境的準(zhǔn)確性。液壓試驗(yàn)時(shí)水溫也需符合標(biāo)準(zhǔn)要求。
6. 操作細(xì)節(jié)： 如環(huán)剛度測(cè)試中管材放置的對(duì)中性、加載速率；沖擊試驗(yàn)中沖錘對(duì)中、低溫保持時(shí)間等細(xì)節(jié)均需把控。

六、 常見質(zhì)量問題與關(guān)注點(diǎn)

• 環(huán)剛度不足： 可能導(dǎo)致埋地管道在土壓力下過度變形甚至壓潰。根源可能是原材料配比不當(dāng)（填料過多）、壁厚不足、肋結(jié)構(gòu)設(shè)計(jì)或成型工藝問題。
• 沖擊韌性差（TIR高）： 管材在低溫或受沖擊時(shí)易脆性破裂。原因可能是原材料配方不合理（如抗沖改性劑不足）、加工工藝不穩(wěn)定（溫度過高導(dǎo)致降解）、或存在內(nèi)在缺陷（如雜質(zhì)、氣泡）。
• 焊縫開裂/泄漏： 焊接溫度、壓力、速度控制不當(dāng)，或焊接面清潔度不夠?qū)е氯酆喜涣肌?/li>
• 尺寸超差（壁厚、外徑）： 模具磨損、工藝參數(shù)波動(dòng)或在線監(jiān)測(cè)失效。
• 外觀缺陷（氣泡、分層、雜質(zhì)）： 原材料含濕量高、混料不均、擠出工藝不穩(wěn)定（溫度、壓力）等。

系統(tǒng)的加筋管檢測(cè)是保障產(chǎn)品質(zhì)量、工程安全和用戶權(quán)益的重要技術(shù)手段。從嚴(yán)謹(jǐn)?shù)耐庥^尺寸檢查到核心的物理力學(xué)性能驗(yàn)證，再到關(guān)鍵的密封性考核，每一個(gè)環(huán)節(jié)都不可或缺。嚴(yán)格遵守相關(guān)國(guó)家標(biāo)準(zhǔn)和方法標(biāo)準(zhǔn)，確保檢測(cè)流程的規(guī)范性、數(shù)據(jù)的準(zhǔn)確性和結(jié)果判定的可靠性，是有效實(shí)施質(zhì)量控制和提升行業(yè)水平的基礎(chǔ)。持續(xù)關(guān)注檢測(cè)中發(fā)現(xiàn)的質(zhì)量問題，追溯其生產(chǎn)源頭，對(duì)于促進(jìn)加筋管行業(yè)的健康發(fā)展至關(guān)重要。
