同軸電纜測試：從參數解析到現場驗證的全面指南

一、引言

同軸電纜作為一種經典的傳輸線結構，憑借其出色的屏蔽性能、低信號損耗和穩定的阻抗特性，長期以來在廣播電視、通信網絡、雷達系統乃至工業控制等領域占據重要地位。然而，同軸電纜的性能并非“一成不變”——原材料差異、生產工藝波動、安裝過程中的機械損傷，都可能導致其電氣、機械或環境適應性下降，最終影響信號傳輸質量（如電視畫面模糊、網絡延遲、雷達信號畸變）。因此，系統的同軸電纜測試成為保障傳輸鏈路可靠性的關鍵環節，它不僅能篩選出合格產品，更能定位故障、優化設計，確保電纜在全生命周期內滿足應用需求。

二、同軸電纜的基本結構與測試邏輯

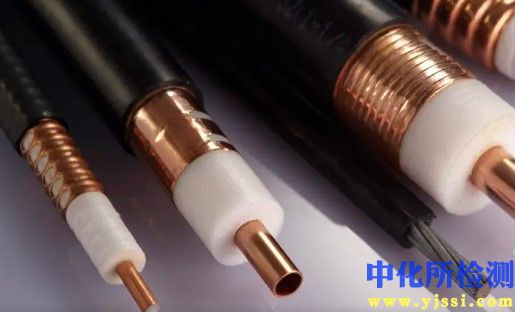

在討論測試前，需先明確同軸電纜的核心結構：由內至外依次為中心導體（傳輸信號）、絕緣介質（保持阻抗穩定、隔離導體）、屏蔽層（防止電磁干擾、減少信號泄漏）、外護套（機械保護與環境防護）。這種“同軸”設計的關鍵在于均勻的特性阻抗和有效的電磁屏蔽，因此測試的核心邏輯圍繞“維持結構完整性”與“保障電氣性能”展開。

三、核心測試項目與方法

同軸電纜的測試可分為實驗室性能測試（生產環節）與現場安裝測試（應用環節）兩大類，涵蓋電氣、機械、環境三大維度。以下是關鍵測試項目的詳細解析：

（一）電氣性能測試：信號傳輸的核心保障

電氣性能是同軸電纜的“靈魂”，直接決定信號傳輸的效率與質量，主要測試參數包括：

1. 特性阻抗（Characteristic Impedance, Z?）

• 定義：電纜在高頻下的輸入阻抗（無反射狀態），由中心導體直徑、絕緣介質介電常數（ε?）和屏蔽層內徑決定，公式為 $Z_0 = \frac{138}{\sqrt{\varepsilon_r}} \log_{10}\left(\frac{D}oibpettoc\right)$Z0?=εr??138?log10?(dD?)（D為屏蔽層內徑，d為中心導體直徑）。
• 重要性：阻抗不匹配（如與設備接口不一致）會導致信號反射，形成駐波，降低傳輸效率（反射嚴重時甚至會燒毀設備）。常見標準值為50Ω（通信、雷達）、75Ω（廣播電視、視頻傳輸）。
• 測試方法：使用矢量網絡分析儀（VNA）測量S??參數（回波損耗），通過阻抗圓圖或軟件計算得到特性阻抗；或用阻抗分析儀直接測量（低頻段）。
• 合格標準：誤差需控制在±2Ω（50Ω電纜）或±3Ω（75Ω電纜）以內（參考IEC 61196-1標準）。

2. 衰減（Attenuation）

• 定義：信號在電纜中傳輸時的功率損耗，單位為dB/100m（或dB/km），隨頻率升高而增大（因趨膚效應與介質損耗增加）。
• 重要性：衰減過大將導致接收端信號強度不足，無法正常解調（如電視信號“雪花”、網絡丟包）。
• 測試方法：
  • 低頻段（<1GHz）：使用衰減測試儀（如信號發生器+功率計），測量輸入與輸出功率差；
  • 高頻段（>1GHz）：使用矢量網絡分析儀測量S??參數（插入損耗）。
• 合格標準：以75Ω電纜為例，2.4GHz下衰減≤6.5dB/100m（參考ISO 11801標準）；50Ω電纜在1GHz下衰減≤4.5dB/100m（參考IEC 60169-2標準）。

3. 駐波比（Voltage Standing Wave Ratio, VSWR）

• 定義：電纜中駐波的電壓最大值與最小值之比，公式為 $VSWR = \frac{1 + |\Gamma|}{1 - |\Gamma|}$VSWR=1−∣Γ∣1+∣Γ∣?（Γ為反射系數）。
• 重要性：VSWR是阻抗匹配程度的直觀反映，理想值為1（無反射），實際應用中需≤1.5（反射損耗≥14dB）。
• 測試方法：與特性阻抗測試類似，通過矢量網絡分析儀測量S??參數，換算得到VSWR。
• 合格標準：多數應用場景要求VSWR≤1.5（參考IEEE 802.3標準）。

4. 屏蔽效能（Shielding Effectiveness, SE）

• 定義：屏蔽層對外部電磁干擾（EMI）的抑制能力，單位為dB，公式為 $SE = 20\log_{10}\left(\frac{E_i}{E_o}\right)$SE=20log10?(Eo?Ei??)（E?為入射場強，E?為穿透場強）。
• 重要性：屏蔽效能不足會導致外部干擾信號竄入（如手機信號影響電視畫面），或內部信號泄漏（如涉密系統信息泄露）。
• 測試方法：
  • 屏蔽室法：將電纜放入屏蔽室，外部用信號源發射干擾信號，內部用場強儀測量穿透信號；
  • 梳狀譜法：使用梳狀譜發生器產生寬頻干擾，測量電纜兩端的干擾信號差值。
• 合格標準：民用電纜要求SE≥60dB（參考IEC 61196-4標準）；軍用電纜需≥80dB（參考MIL-STD-188-125標準）。

（二）機械性能測試：物理可靠性的關鍵驗證

同軸電纜在安裝、使用過程中會承受拉伸、彎曲、磨損等機械應力，機械性能測試旨在確保其結構不會因外力破壞而失效：

1. 抗拉強度（Tensile Strength）

• 測試目的：驗證電纜承受軸向拉力的能力（如布線時的拖拽）。
• 測試方法：用拉力試驗機夾持電纜兩端，勻速施加拉力直至斷裂，記錄斷裂時的最大拉力。
• 合格標準：根據電纜規格，一般要求抗拉強度≥100N（輕型電纜）至≥500N（重型電纜）（參考IEC 60227標準）。

2. 彎曲性能（Flexibility）

• 測試目的：模擬電纜在安裝（如墻角轉彎）或使用（如移動設備連線）中的反復彎曲，檢查是否出現導體斷裂、絕緣層開裂。
• 測試方法：使用彎曲試驗機將電纜固定在兩個滑輪之間，以一定半徑（如電纜直徑的10倍）反復彎曲（如1000次），彎曲后測試電氣性能（如衰減變化）。
• 合格標準：彎曲后衰減變化≤0.5dB/100m，且無機械損傷（參考IEC 60794-1標準）。

3. 耐磨損性能（Abrasion Resistance）

• 測試目的：驗證外護套對摩擦的抵抗能力（如與地面、管道摩擦）。
• 測試方法：用磨損試驗機（如砂輪或砂紙）在電纜外護套上施加一定壓力（如5N），摩擦一定次數（如1000次），檢查外護套是否破損。
• 合格標準：摩擦后外護套無穿透性損傷（參考ISO 6722標準）。

（三）環境性能測試：極端條件下的適應性驗證

同軸電纜可能在高溫、低溫、潮濕、鹽霧等極端環境中使用，環境性能測試確保其性能不會因環境變化而惡化：

1. 溫度循環測試（Temperature Cycling）

• 測試目的：驗證電纜在高低溫交替環境中的穩定性（如戶外電纜經歷晝夜溫差）。
• 測試方法：將電纜放入高低溫箱，按“-40℃（2小時）→ 25℃（1小時）→ 85℃（2小時）→ 25℃（1小時）”循環（如10次），循環后測試電氣性能（如特性阻抗變化）。
• 合格標準：特性阻抗變化≤±5%，衰減變化≤10%（參考IEC 60068-2-14標準）。

2. 濕熱測試（Damp Heat）

• 測試目的：驗證電纜在高濕度環境中的絕緣性能（如南方雨季）。
• 測試方法：將電纜放入恒溫恒濕箱（溫度40℃，濕度90%-95%），放置10天，測試絕緣電阻（用絕緣電阻測試儀）。
• 合格標準：絕緣電阻≥100MΩ·km（參考IEC 60068-2-78標準）。

3. 鹽霧測試（Salt Spray）

• 測試目的：驗證電纜金屬部件（如屏蔽層、連接器）的耐腐蝕能力（如沿海地區）。
• 測試方法：將電纜放入鹽霧箱（5%氯化鈉溶液，溫度35℃），噴霧48小時，檢查金屬部件是否生銹。
• 合格標準：無明顯腐蝕（參考ISO 9227標準）。

（四）現場安裝測試：保障工程質量的最后一環

實驗室測試合格的電纜，在現場安裝后可能因施工問題（如連接器松動、電纜擠壓）導致性能下降，因此現場測試必不可少：

1. 故障定位（Fault Location）

• 測試目的：快速定位電纜中的開路、短路或阻抗突變點（如電纜被剪斷、連接器接觸不良）。
• 測試方法：使用**時域反射儀（TDR）**向電纜發送脈沖信號，接收反射波（開路時反射波與入射波同相，短路時反相），通過反射波的時間延遲計算故障點位置（距離=光速×延遲時間/2）。

2. 電纜長度測量（Cable Length）

• 測試目的：驗證電纜實際長度是否與設計一致（避免偷工減料或布線錯誤）。
• 測試方法：用TDR或電纜長度測試儀（基于脈沖反射原理）測量，精度可達±0.5%。

3. 連接器性能測試（Connector Performance）

• 測試目的：確保連接器與電纜的匹配性（連接器是電纜系統中最易出現問題的環節）。
• 測試方法：用矢量網絡分析儀測量連接器的插入損耗（≤0.5dB）和回波損耗（≥15dB）（參考IEC 61169-8標準）。

四、測試流程與注意事項

（一）測試流程

1. 準備階段：
   • 校準測試儀器（如矢量網絡分析儀需用標準校準件校準）；
   • 準備測試樣本（選取有代表性的電纜段，長度符合標準要求，如10m）；
   • 記錄環境條件（溫度、濕度，避免環境因素影響測試結果）。
2. 測試階段：
   • 按標準步驟進行各項目測試（如IEC、ISO或客戶指定標準）；
   • 實時記錄測試數據（如特性阻抗、衰減值、VSWR）。
3. 分析階段：
   • 將測試數據與標準對比，判斷是否合格；
   • 若不合格，分析原因（如衰減過大可能是絕緣介質損耗大，或中心導體直徑偏小）。
4. 報告階段：
   • 編寫測試報告，包含樣本信息、測試項目、數據、及建議；
   • 保存測試記錄（用于質量追溯）。

（二）注意事項

• 儀器校準：測試前必須校準儀器，避免系統誤差（如矢量網絡分析儀每使用前需用OPEN/SHORT/LOAD校準件校準）；
• 環境控制：電氣性能測試需在屏蔽室或低電磁干擾環境中進行（避免外部信號影響）；
• 樣本處理：測試樣本需去除外護套（如屏蔽效能測試），但需避免損傷內部結構；
• 連接器安裝：現場測試時，連接器需正確安裝（如使用專用工具壓接），避免接觸不良導致測試結果偏差；
• 標準選擇：根據電纜的應用場景選擇合適的標準（如民用電纜用IEC標準，軍用電纜用MIL標準）。

五、總結

同軸電纜測試是一個覆蓋“生產-安裝-使用”全流程的系統工程，其核心目標是確保電纜在設計壽命內保持穩定的電氣性能、機械性能和環境適應性。通過特性阻抗、衰減、VSWR等電氣參數測試，保障信號傳輸質量；通過抗拉、彎曲、耐磨損等機械性能測試，確保物理可靠性；通過溫度循環、濕熱、鹽霧等環境性能測試，適應極端條件；通過現場故障定位、長度測量等測試，保障工程安裝質量。

在通信技術快速發展的今天（如5G、高清視頻），同軸電纜仍將扮演重要角色，而科學、規范的測試流程，正是其“穩定傳輸”的基石。無論是生產廠商還是工程商，都應重視同軸電纜測試，從源頭把控質量，為傳輸鏈路的可靠性保駕護航。
