靜電貼檢測(cè)：從材料特性到應(yīng)用可靠性的全面評(píng)估

一、靜電貼的應(yīng)用場(chǎng)景與檢測(cè)必要性

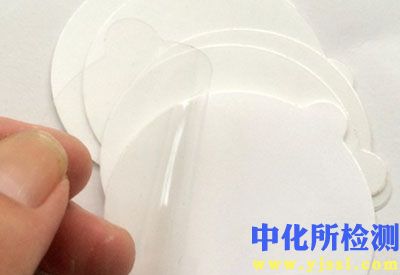

靜電貼是一種通過(guò)靜電吸附原理實(shí)現(xiàn)粘貼的功能性材料，無(wú)需傳統(tǒng)膠水即可貼合于玻璃、金屬、塑料等光滑表面，廣泛應(yīng)用于汽車(chē)（如年檢標(biāo)、裝飾貼）、家居（如墻面裝飾、廚房貼紙）、電子（如手機(jī)屏幕保護(hù)膜、設(shè)備標(biāo)識(shí)）等領(lǐng)域。其核心優(yōu)勢(shì)在于可反復(fù)粘貼、無(wú)殘留膠痕，但這些特性的實(shí)現(xiàn)高度依賴(lài)產(chǎn)品質(zhì)量——若靜電吸附力不足，會(huì)導(dǎo)致使用中脫落；若材料耐候性差，長(zhǎng)期暴露在陽(yáng)光、高溫或潮濕環(huán)境下可能老化變脆；若環(huán)保不達(dá)標(biāo)，還可能釋放有害物質(zhì)影響健康。因此，靜電貼的檢測(cè)需覆蓋“材料-性能-應(yīng)用”全鏈條，確保其滿(mǎn)足不同場(chǎng)景的使用要求。

二、靜電貼檢測(cè)的核心指標(biāo)與方法

靜電貼的質(zhì)量檢測(cè)需圍繞材料基礎(chǔ)性能、靜電吸附性能、環(huán)境適應(yīng)性、安全性四大維度展開(kāi)，以下是關(guān)鍵指標(biāo)及對(duì)應(yīng)的檢測(cè)方法：

1. 材料基礎(chǔ)性能檢測(cè)

靜電貼的基材通常為PVC（聚氯乙烯）、PET（聚對(duì)苯二甲酸乙二醇酯）或PE（聚乙烯），表面涂覆靜電涂層（如丙烯酸酯類(lèi)）。基礎(chǔ)性能直接影響產(chǎn)品的耐用性和加工性：

• 厚度均勻性：用千分尺或激光測(cè)厚儀測(cè)量不同位置的厚度（誤差需≤0.02mm），避免因厚度不均導(dǎo)致吸附力差異。
• 力學(xué)性能：通過(guò)萬(wàn)能材料試驗(yàn)機(jī)測(cè)試?yán)鞆?qiáng)度（≥15MPa）、斷裂伸長(zhǎng)率（≥100%），確保基材不易撕裂；用邵氏硬度計(jì)檢測(cè)硬度（PVC通常為60-80HA），保證貼合時(shí)的柔韌性。
• 涂層均勻性：采用光學(xué)顯微鏡或掃描電鏡（SEM）觀察靜電涂層的分布，避免因涂層缺失導(dǎo)致局部吸附力下降。

2. 靜電吸附性能檢測(cè)

靜電吸附是靜電貼的核心功能，主要檢測(cè)初始吸附力、持續(xù)吸附力、再貼性：

• 初始剝離力：參照GB/T 2792-2014《壓敏膠粘帶剝離強(qiáng)度的測(cè)定》，將靜電貼粘貼于標(biāo)準(zhǔn)玻璃試片（表面清潔度≤0.01mg/cm²），用拉力試驗(yàn)機(jī)以180°方向、300mm/min的速度拉伸，記錄初始剝離力（通常要求≥0.5N/25mm）。
• 持續(xù)吸附力：將靜電貼貼于玻璃試片后，置于23℃、50%RH的環(huán)境中靜置72小時(shí)，再次測(cè)試剝離力，要求下降率≤20%（避免長(zhǎng)期使用后脫落）。
• 再貼性：將靜電貼反復(fù)粘貼-剝離10次，每次粘貼后靜置1小時(shí)，測(cè)試第10次的剝離力，要求保持初始值的70%以上（確保可重復(fù)使用）。

3. 環(huán)境適應(yīng)性檢測(cè)

靜電貼需應(yīng)對(duì)不同環(huán)境的考驗(yàn)，如汽車(chē)內(nèi)的高溫、家居中的潮濕、戶(hù)外的紫外線(xiàn)等，主要檢測(cè)耐溫性、耐濕性、耐候性：

• 高溫穩(wěn)定性：將靜電貼貼于玻璃試片，置于80℃恒溫箱中24小時(shí)，取出后觀察是否脫落、變形；冷卻至室溫后測(cè)試剝離力，要求保持初始值的80%以上（模擬汽車(chē)夏季暴曬環(huán)境）。
• 低溫韌性：將樣品置于-20℃低溫箱中24小時(shí)，取出后立即測(cè)試彎曲性能（用直徑10mm的圓柱棒彎曲180°），要求無(wú)裂紋；隨后測(cè)試剝離力，下降率≤15%（模擬冬季低溫環(huán)境）。
• 耐濕性：將樣品置于40℃、90%RH的恒溫恒濕箱中48小時(shí)，取出后測(cè)試剝離力，要求保持初始值的75%以上（模擬潮濕的廚房或浴室環(huán)境）。
• 紫外線(xiàn)老化：采用紫外線(xiàn)老化試驗(yàn)機(jī)（如QUV），按照ASTM G154標(biāo)準(zhǔn)測(cè)試，累計(jì)輻照1000小時(shí)后，觀察樣品顏色變化（ΔE≤3）、表面是否出現(xiàn)裂紋，剝離力下降率≤25%（模擬戶(hù)外長(zhǎng)期暴露）。

4. 安全性與環(huán)保檢測(cè)

靜電貼若用于食品接觸（如廚房容器貼紙）或兒童用品（如玩具裝飾），需嚴(yán)格檢測(cè)有害物質(zhì)含量：

• 重金屬檢測(cè)：參照ROHS指令（2011/65/EU），用ICP-MS（電感耦合等離子體質(zhì)譜）測(cè)試鉛、鎘、汞、六價(jià)鉻等重金屬含量（均≤1000mg/kg）。
• 揮發(fā)性有機(jī)物（VOC）：采用氣相色譜-質(zhì)譜聯(lián)用儀（GC-MS）測(cè)試樣品在60℃下的VOC釋放量（總VOC≤500mg/m³），避免異味或有害氣體。
• 阻燃性：對(duì)于電子行業(yè)用靜電貼，需符合UL 94標(biāo)準(zhǔn)，測(cè)試水平燃燒或垂直燃燒性能（要求達(dá)到V-0級(jí)，即離火后10秒內(nèi)熄滅）。

三、靜電貼檢測(cè)的標(biāo)準(zhǔn)與規(guī)范

目前，靜電貼的檢測(cè)主要參考以下標(biāo)準(zhǔn)：

• 國(guó)內(nèi)標(biāo)準(zhǔn)：GB/T 30429-2013《靜電吸附型裝飾貼》（規(guī)定了外觀、尺寸、靜電吸附力、耐溫性等指標(biāo)）；GB/T 2423.1-2008《電工電子產(chǎn)品環(huán)境試驗(yàn) 第2部分：試驗(yàn)方法 試驗(yàn)A：低溫》（用于低溫性能測(cè)試）。
• 國(guó)際標(biāo)準(zhǔn)：ISO 2286-3:2006《橡膠或塑料涂覆織物 第3部分：剝離強(qiáng)度的測(cè)定》（類(lèi)似剝離力測(cè)試）；ASTM D4541-2017《用拉脫法測(cè)定涂層附著力的標(biāo)準(zhǔn)試驗(yàn)方法》（用于吸附力評(píng)估）。
• 行業(yè)標(biāo)準(zhǔn)：汽車(chē)行業(yè)通常參考《汽車(chē)內(nèi)飾材料技術(shù)要求》（如一汽、上汽的企業(yè)標(biāo)準(zhǔn)），要求靜電貼在85℃下24小時(shí)不脫落；電子行業(yè)參考《電子設(shè)備用標(biāo)識(shí)貼技術(shù)規(guī)范》（如IEC 60068-2-27），要求耐溫范圍-40℃至85℃。

四、檢測(cè)的價(jià)值與未來(lái)趨勢(shì)

靜電貼的檢測(cè)不僅是企業(yè)控制質(zhì)量的手段，更是保障消費(fèi)者權(quán)益的關(guān)鍵：通過(guò)全面檢測(cè)，可避免因產(chǎn)品缺陷導(dǎo)致的安全隱患（如汽車(chē)年檢標(biāo)脫落影響駕駛視線(xiàn)）、提升用戶(hù)體驗(yàn)（如反復(fù)粘貼不失效）、滿(mǎn)足行業(yè)合規(guī)要求（如環(huán)保法規(guī)）。

未來(lái)，隨著環(huán)保材料（如生物基PET、可降解PVC）的普及，靜電貼檢測(cè)將更注重可降解性（如ASTM D6400標(biāo)準(zhǔn)）和低碳足跡（如碳排放量測(cè)試）；同時(shí)，非接觸式檢測(cè)技術(shù)（如紅外光譜法測(cè)涂層厚度、靜電場(chǎng)測(cè)試儀測(cè)吸附力）將逐步應(yīng)用，提高檢測(cè)效率和精度。

結(jié)語(yǔ)

靜電貼雖小，但其質(zhì)量直接關(guān)系到應(yīng)用場(chǎng)景的可靠性和用戶(hù)體驗(yàn)。從材料特性到環(huán)境適應(yīng)性，從靜電性能到安全性，全面的檢測(cè)是確保靜電貼“貼得牢、留得久、用得安”的核心保障。隨著行業(yè)需求的升級(jí)，靜電貼檢測(cè)將向更精準(zhǔn)、更環(huán)保、更智能的方向發(fā)展，為各類(lèi)應(yīng)用場(chǎng)景提供更可靠的產(chǎn)品支持。
