澆注料檢測：保障高溫工業襯體質量的關鍵環節

前言：守護高溫的屏障

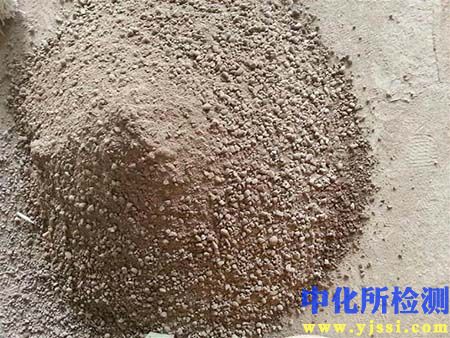

澆注料作為構筑工業窯爐、高溫反應器等關鍵設備內襯的核心材料，其性能優劣直接關系到設備的安全運行、使用壽命和生產效率。對澆注料進行系統、科學的檢測，是確保材料滿足設計要求、保障高溫襯體長期穩定服役的基礎性工作。一套完整的檢測體系，貫穿從原材料驗收、生產過程控制到成品出廠及施工應用的全鏈條。

一、 核心目的：為何必須嚴格檢測？

澆注料檢測的核心目標在于：

1. 質量判定與驗收： 通過檢測數據，客觀評價澆注料是否達到相關技術標準、合同協議或設計規范的要求，作為材料接收或拒收的依據。
2. 性能預測與指導應用： 檢測結果能夠預測澆注料在實際使用環境（高溫、侵蝕、磨損、熱震等）下的表現，指導施工工藝的選擇（如加水量、攪拌時間、養護制度）和烘烤曲線的制定。
3. 過程控制與改進： 對生產過程中的原材料、半成品進行檢測，及時發現偏差，調整工藝參數，保證產品質量的穩定性和一致性，并為配方優化提供依據。
4. 失效分析與壽命評估： 當襯體出現損壞時，通過對殘存澆注料或同批次材料的檢測，分析失效原因，為改進材料性能、優化操作或延長設備壽命提供技術支持。

二、 檢測內容：多維度的性能透視

澆注料檢測內容廣泛，主要涵蓋以下關鍵性能維度：

物理性能檢測：結構的基石

• 體積密度與顯氣孔率： 衡量材料致密程度的重要指標，直接影響其強度、導熱性、抗侵蝕性和抗滲透性。通常采用阿基米德排水法測定。
• 常溫力學性能：
  • 常溫耐壓強度 (CCS)： 反映材料在室溫下抵抗外力破壞的能力，是基礎強度指標。
  • 常溫抗折強度 (MOR)： 評估材料抵抗彎曲應力的能力，對于判斷抗熱震性等有參考價值。
• 高溫力學性能：
  • 高溫抗折強度 (HMOR)： 在特定高溫下測試的抗折強度，更能反映材料在實際高溫環境下的承載能力。
  • 高溫耐壓強度 (HCAS)： 在特定高溫下測試的耐壓強度。
  • 高溫蠕變： 評估材料在高溫和恒定應力下隨時間發生的緩慢塑性變形，對長期高溫使用的設備至關重要。
• 熱學性能：
  • 導熱系數： 決定材料隔熱保溫性能的關鍵參數。
  • 熱膨脹系數 (CTE)： 表征材料受熱膨脹的程度，影響襯體結構的熱應力大小和熱震穩定性。
• 耐磨性： 對于暴露在高速氣流或固體顆粒沖刷部位的澆注料尤為重要，常采用噴砂法等測試其抵抗磨損的能力。
• 抗熱震性： 衡量材料抵抗溫度急劇變化而不破壞的能力。檢測方法多樣，如水急冷法（1100℃-水冷）循環后測試強度保持率或觀察表面裂紋狀態。

化學性能檢測：成分與抵抗力的核心

• 化學成分分析： 確定原料及成品中主要氧化物（如Al?O?, SiO?, CaO等）、關鍵添加劑及雜質含量，確保配方準確性和原材料一致性。
• 耐火度： 表征材料在無荷重條件下抵抗高溫而不熔化的性能，是基礎高溫指標。
• 抗渣侵蝕性： 模擬實際工況，測試材料抵抗熔融爐渣、金屬或堿蒸汽等化學侵蝕的能力。方法包括靜態坩堝法、旋轉浸漬法等。
• 抗堿性： 專門針對水泥窯等堿蒸汽環境，評估材料抵抗堿侵蝕的能力。

施工與應用性能檢測：現場操作的關鍵

• 粒度分布： 影響澆注料的流動性、需水量、堆積密度和燒結性能。
• 加水量與流動性： 確定達到標準施工稠度（通常以流動值衡量）所需的加水量，直接影響施工性能和最終性能。
• 凝結時間： 包括初凝和終凝時間，影響施工操作窗口期。
• 養護性能： 評估在特定溫濕度條件下硬化過程中的強度發展。
• 線變化率： 檢測澆注料試樣在干燥和不同溫度焙燒后發生的長度變化（收縮或膨脹），是評估高溫體積穩定性的重要依據。
• 烘烤爆裂敏感性： 評估澆注料在烘烤過程中因內部蒸汽壓力積聚而發生爆裂的風險，對制定安全烘烤曲線至關重要。

三、 檢測依據：遵循的標準與規范

澆注料檢測嚴格依據現行的國家、行業或國際標準進行，常見的包括：

• 國家標準 (GB/T)： 如GB/T 2997 (致密定形耐火制品 體積密度、顯氣孔率和真氣孔率試驗方法)、GB/T 3001 (耐火材料 常溫抗折強度試驗方法)、GB/T 5988 (耐火材料 加熱永久線變化試驗方法) 等。
• 黑色冶金行業標準 (YB/T)： 如YB/T 5200 (致密耐火澆注料 顯氣孔率和體積密度試驗方法)、YB/T 5201 (致密耐火澆注料 常溫抗折強度和耐壓強度試驗方法) 等。
• 國際標準 (ISO)： 如ISO 1927系列 (不定形耐火材料試驗方法)。
• 其他特定行業標準或企業內控標準。

選擇檢測標準時，必須與材料的設計要求、應用工況和客戶約定保持一致。

四、 檢測流程：嚴謹的執行鏈

一套完整的澆注料檢測流程通常包括：

1. 取樣： 嚴格按照標準規定的方法進行取樣（如四分法），確保樣品具有代表性。
2. 制樣： 按標準要求將樣品制備成規定尺寸和形狀的試樣（如40mm x 40mm x 160mm棱柱體用于抗折/耐壓強度測試）。
3. 養護/干燥： 澆注料試樣需在特定條件（如20±1℃，濕度>90%）下養護24小時脫模，再在規定溫濕度下干燥至恒重（通常110±5℃）。
4. 焙燒： 根據檢測項目要求，將干燥后的試樣按特定升溫曲線焙燒至規定溫度并保溫（如1100℃×3h, 1400℃×3h等），然后自然冷卻。
5. 測試： 在規定的環境條件下（通常室溫），使用校準合格的儀器設備（如萬能試驗機、導熱系數儀、高溫抗折爐等）對各項性能指標進行測試。
6. 數據處理與報告： 對測試數據進行計算、分析，依據標準判定結果是否符合要求，最終形成清晰、完整的檢測報告。

五、 結果解讀與應用：數據的價值轉化

檢測報告的解讀與應用是檢測工作的最終落腳點：

• 合格性判定： 將各項指標實測值與合同、標準或設計要求進行對比，綜合判定該批次澆注料是否合格。
• 性能評估與選型： 通過對比不同配方或批次材料的檢測數據，評估其性能優劣，為特定工況選擇最合適的澆注料提供依據。
• 施工指導： 根據加水量、流動性、凝結時間等結果，指導現場施工人員調整加水量、攪拌時間和振動方式。根據烘烤爆裂敏感性結果，制定或優化烘烤升溫曲線。
• 質量改進： 分析檢測數據，找出影響性能的關鍵因素（如原料波動、工藝參數），指導生產工藝改進和配方優化。
• 建立數據庫： 積累歷史檢測數據，形成數據庫，用于質量追蹤、趨勢分析和建立企業內控標準。

結語：科學檢測鑄就可靠屏障
澆注料檢測絕非簡單的實驗室操作，而是連接材料研發、生產制造與工業應用的橋梁。通過嚴格執行標準化的檢測程序，獲取準確可靠的性能數據，才能科學評價澆注料的內在品質，預測其服役行為，有效指導施工應用，最終確保高溫工業設備內襯的長周期安全穩定運行。持續完善檢測體系、提升檢測精度，是保障高溫工業領域材料可靠性和推動技術進步的重要基石。
