覆膜砂檢測：保障鑄造品質(zhì)的關(guān)鍵環(huán)節(jié)

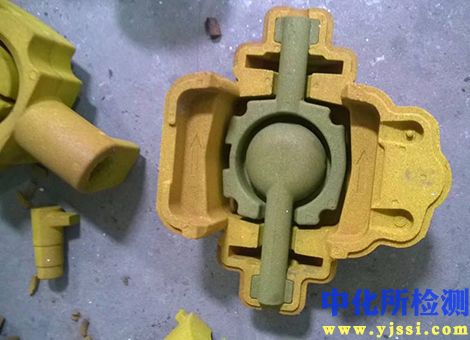

覆膜砂作為現(xiàn)代鑄造工藝中不可或缺的造型材料，其性能直接影響鑄件的尺寸精度、表面質(zhì)量和成品率。建立一套科學(xué)、完善的覆膜砂檢測體系，是確保鑄件生產(chǎn)穩(wěn)定高效的基礎(chǔ)保障。以下是對覆膜砂核心檢測項目的系統(tǒng)闡述：

一、核心物理與機(jī)械性能檢測

• 抗拉強(qiáng)度：
  • 檢測意義： 衡量砂型抵抗外力拉伸破壞的能力，是保證砂型在搬運(yùn)、合型和澆注過程中不變形、不破損的核心指標(biāo)。強(qiáng)度不足易導(dǎo)致砂型開裂、鑄件產(chǎn)生毛刺或脹砂缺陷。
  • 檢測方法： 標(biāo)準(zhǔn)試樣（通常為“8”字形）在萬能材料試驗機(jī)上進(jìn)行拉伸，直至斷裂，測得最大載荷值計算抗拉強(qiáng)度。
• 抗壓強(qiáng)度：
  • 檢測意義： 評估砂型在合型壓力或金屬液沖擊下抵抗壓縮形變或破碎的能力。對承受較大金屬靜壓力的型腔尤為重要。
  • 檢測方法： 制備標(biāo)準(zhǔn)圓柱試樣，置于壓力試驗機(jī)上施加載荷直至試樣破壞，計算單位面積承受的最大壓力。
• 熱態(tài)抗彎強(qiáng)度：
  • 檢測意義： 模擬澆注高溫金屬液瞬間，砂型芯表層受熱后抵抗彎曲變形或斷裂的能力。該指標(biāo)對防止鑄件產(chǎn)生沖砂、夾砂缺陷極其關(guān)鍵。
  • 檢測方法： 專用設(shè)備中將標(biāo)準(zhǔn)長條形試樣在規(guī)定高溫（如300℃）下瞬時加熱并測試其抗彎強(qiáng)度。
• 冷態(tài)抗彎強(qiáng)度：
  • 檢測意義： 反映砂型在常溫下的韌性，對砂型芯的脫模、搬運(yùn)、儲存過程中的抗破損能力有直接影響。
  • 檢測方法： 與熱態(tài)類似，但在常溫下測試標(biāo)準(zhǔn)長條形試樣的抗彎強(qiáng)度。

二、關(guān)鍵工藝性能檢測

• 流動性：
  • 檢測意義： 衡量覆膜砂填充復(fù)雜模具型腔的能力。流動性差會導(dǎo)致砂型緊實度不均、局部疏松，最終影響鑄件精度和表面光潔度。
  • 檢測方法： 常用標(biāo)準(zhǔn)漏斗法，測量一定量覆膜砂通過特定規(guī)格漏斗所需的時間（秒），時間越短，流動性越好。
• 熔點：
  • 檢測意義： 指樹脂粘結(jié)劑開始軟化熔融的溫度。熔點決定了制芯（型）時合適的加熱溫度范圍，過高易灼燒砂粒導(dǎo)致強(qiáng)度下降，過低則流動性欠佳。
  • 檢測方法： 熱板法或熔點測定儀，觀察砂粒表面樹脂膜軟化、粘連時的溫度。
• 固化速度：
  • 檢測意義： 反映覆膜砂在加熱條件下樹脂粘結(jié)劑發(fā)生交聯(lián)固化反應(yīng)的快慢。直接影響制芯（型）效率和生產(chǎn)節(jié)拍。
  • 檢測方法： 通過測定不同加熱時間后砂芯試樣的強(qiáng)度變化曲線來確定達(dá)到規(guī)定強(qiáng)度所需的最短時間。

三、化學(xué)成分與氣體特性檢測

• 灼燒減量：
  • 檢測意義： 反映覆膜砂中有機(jī)物（主要是樹脂粘結(jié)劑）的總含量。是控制砂型發(fā)氣量和殘留強(qiáng)度的關(guān)鍵參數(shù)。
  • 檢測方法： 將稱重后的覆膜砂試樣置于高溫馬弗爐（如850-1000℃）中灼燒至恒重，計算質(zhì)量損失百分比。
• 發(fā)氣量及發(fā)氣速度：
  • 檢測意義： 量化覆膜砂在高溫下產(chǎn)生的氣體總量及其釋放速度。過量或過快的氣體會導(dǎo)致鑄件產(chǎn)生氣孔、嗆火、表面針孔等缺陷。
  • 檢測方法： 使用專用發(fā)氣性測定儀，將試樣在高溫（通常850-1000℃）下加熱，通過測量排出氣體的體積（或壓力變化）隨時間的變化曲線，得到總發(fā)氣量和特定時間點的發(fā)氣量。
• 酸耗值：
  • 檢測意義： 間接指示原砂中堿性物質(zhì)（如長石、氧化鈣等）的含量。堿性物質(zhì)會干擾樹脂固化反應(yīng)，影響砂芯強(qiáng)度和固化特性。
  • 檢測方法： 用標(biāo)準(zhǔn)酸溶液滴定已知量的原砂，測定中和堿性物質(zhì)所需的酸量（通常以毫升0.1N HCl/50g砂表示）。

四、微觀結(jié)構(gòu)與形貌觀察

• 粒度分布：
  • 檢測意義： 影響覆膜砂的透氣性、強(qiáng)度和鑄件表面質(zhì)量。細(xì)砂過多會降低透氣性，粗砂過多則強(qiáng)度下降且鑄件表面粗糙。
  • 檢測方法： 標(biāo)準(zhǔn)篩分法，使用一套標(biāo)準(zhǔn)篩網(wǎng)進(jìn)行篩分，計算各級砂粒的質(zhì)量百分比。
• 粒形分析：
  • 檢測意義： 角形系數(shù)高的砂粒（形狀不規(guī)則）堆積密度低，需更多樹脂包裹，影響強(qiáng)度和流動性；圓形砂粒則相反。
  • 檢測方法： 通常通過圖像分析軟件處理顯微鏡照片，計算砂粒的圓整度或角形系數(shù)。
• 樹脂膜包覆狀態(tài)：
  • 檢測意義： 觀察樹脂在砂粒表面的分布均勻性、連續(xù)性及厚度。包覆不良會顯著降低砂芯強(qiáng)度。
  • 檢測方法： 掃描電子顯微鏡觀察砂粒斷口形貌。

五、質(zhì)量控制的實施要點與難點

• 標(biāo)準(zhǔn)化操作： 嚴(yán)格按照相關(guān)行業(yè)標(biāo)準(zhǔn)或企業(yè)內(nèi)部規(guī)范進(jìn)行取樣、制樣和測試，確保結(jié)果可比性。
• 儀器校準(zhǔn)維護(hù)： 定期對強(qiáng)度試驗機(jī)、發(fā)氣量測定儀、高溫爐、天平等關(guān)鍵設(shè)備進(jìn)行校準(zhǔn)和維護(hù)，保證數(shù)據(jù)準(zhǔn)確性。
• 環(huán)境因素控制： 注意環(huán)境溫濕度對覆膜砂儲存狀態(tài)和某些測試結(jié)果（如流動性）的可能影響。
• 性能關(guān)聯(lián)性分析： 不能孤立看待單一指標(biāo)，需綜合分析各性能間的關(guān)聯(lián)（如樹脂量影響強(qiáng)度、灼燒減量和發(fā)氣量）。
• 熱態(tài)性能測試難點： 熱態(tài)強(qiáng)度測試溫度控制精確度、保溫時間一致性及操作安全性是實際檢測中的挑戰(zhàn)點。
• 批次穩(wěn)定性監(jiān)控： 建立原料（原砂、樹脂、固化劑）進(jìn)廠檢驗和覆膜砂成品批檢制度，是實現(xiàn)穩(wěn)定生產(chǎn)的前提。

結(jié)語

覆膜砂的全面檢測是鑄造工藝鏈中承上啟下的重要環(huán)節(jié)。通過系統(tǒng)監(jiān)測其物理機(jī)械性能、工藝特性、化學(xué)組成及氣體行為，不僅能有效預(yù)判鑄件潛在缺陷、優(yōu)化生產(chǎn)工藝參數(shù)、降低廢品率，更能為持續(xù)改進(jìn)覆膜砂配方設(shè)計和原材料選擇提供科學(xué)依據(jù)。深入理解各項檢測指標(biāo)的內(nèi)涵及其與鑄件質(zhì)量的關(guān)聯(lián)，是提升鑄造整體水平、實現(xiàn)高品質(zhì)鑄件穩(wěn)定生產(chǎn)的堅實基礎(chǔ)。相關(guān)從業(yè)人員應(yīng)熟練掌握檢測方法，嚴(yán)控質(zhì)量關(guān)，為鑄造行業(yè)的精益發(fā)展貢獻(xiàn)力量。
