管塞測試：管道系統密封性與完整性的關鍵驗證

一、理解管塞測試：目的與核心價值

管塞測試，作為一種特定的壓力測試方法，主要用于驗證新安裝、維修后或改造后的管道系統（特別是其局部或末端）的密封性能與結構完整性。其核心價值在于：

1. 保障安全運行： 及早發現管道、管件、閥門或連接處的泄漏點、裂縫、氣孔等缺陷，防止系統帶病運行導致介質泄漏，引發安全事故、環境污染或財產損失。
2. 確保工藝可靠性： 對于輸送水、蒸汽、氣體、油品或化學介質的管道，密封性是工藝連續穩定運行的基礎。管塞測試能有效確認系統在預定壓力下的密閉狀態。
3. 驗證施工/維修質量： 是管道安裝、焊接、法蘭連接或維修工作完成后不可或缺的質量驗收環節，為后續工序或系統投用提供信心。
4. 滿足法規與標準要求： 廣泛應用于建筑、化工、石油天然氣、市政、電力、船舶等行業，是眾多工程規范和壓力容器/管道安全法規強制要求的測試項目。

二、適用場景：何時需要進行管塞測試？

管塞測試常見于以下情形：

• 新建管道系統分段/整體完工后： 在系統投用前進行最終驗證。
• 管道系統改造或維修后： 如更換閥門、管段、增加支管或修補焊縫后。
• 系統隔離段測試： 當需要單獨測試管道系統的某一部分（如一個回路、一個樓層或一個設備進出口管線）時，使用管塞隔離待測段。
• 末端封堵驗證： 對暫時不連接或預留的管道末端進行密封性驗證。
• 周期性檢驗： 作為壓力管道定期檢驗的一部分。

三、測試流程與準備工作

一次成功的管塞測試依賴于周密的準備：

1. 方案制定：
   • 明確測試范圍（待測管道長度、包含的部件）。
   • 確定測試介質（通常為清潔水或壓縮空氣/惰性氣體，選擇依據介質特性、系統要求、安全及環保考慮）。
   • 設定測試壓力（一般為設計壓力的1.25-1.5倍，或遵循相關標準規范）。
   • 規定保壓時間（通常不少于10分鐘或按規范要求）。
   • 制定安全預案（緊急泄壓措施、人員防護、警戒區域）。
2. 系統隔離：

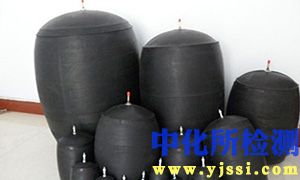

   • 使用經過計算驗證、額定壓力符合要求的專用管塞（機械管塞、充氣管塞、焊接盲板等）牢固可靠地封堵待測管段的兩端或需要隔離的開口。這是測試成功的關鍵！
   • 關閉所有與待測段相連的閥門，確保有效隔離。對閥門內漏風險高的位置，需考慮額外隔離措施（如加裝盲板）。
3. 排氣口設置：
   • 在待測管段的最高點設置排氣閥/口，確保能完全排出系統內的空氣（對于水壓測試尤為重要）。
4. 壓力表與連接：
   • 在待測段接入經過校驗合格、量程合適（一般為測試壓力的1.5-2倍）、精度滿足要求的標準壓力表（通常不少于兩塊）。壓力表應安裝在易于觀察的位置。
   • 連接加壓設備（試壓泵用于水壓，空壓機或氣瓶用于氣壓）。
5. 安全檢查：
   • 確認所有管塞、盲板、法蘭螺栓等已按規范要求緊固到位。
   • 設置警戒區域，禁止無關人員進入。
   • 檢查壓力表、閥門、連接接頭狀態良好。
   • 操作人員穿戴必要的個人防護裝備（PPE）。
   • 確保緊急泄壓通道暢通。

四、實施步驟詳解

1. 初步檢查： 在加壓前，目視檢查所有隔離點、連接點、管塞安裝處，確認無明顯缺陷。
2. 介質充注（水壓測試）：
   • 緩慢向系統內注入清潔水，同時通過最高點排氣閥徹底排出空氣，直至水連續流出無氣泡后關閉排氣閥。
3. 壓力分級上升：
   • 啟動加壓設備，極其緩慢地將壓力逐步升高至測試壓力。通常分階段進行（如25%, 50%, 75% 測試壓力），每升一級穩壓幾分鐘，檢查系統無異常后再繼續升壓。嚴禁快速、大幅升壓！
4. 穩壓保壓：
   • 達到規定的測試壓力后，關閉加壓設備入口閥，停止加壓。
   • 開始計算保壓時間（通常≥10分鐘，具體按規范或方案要求）。
5. 檢查與觀察：
   • 在整個升壓和保壓過程中，嚴密監控壓力表讀數。
   • 操作人員沿待測管道仔細檢查所有焊縫、法蘭、螺紋連接、閥門填料函、管塞安裝處以及整個管體是否有泄漏跡象（水壓：水滴、水霧、滲水痕跡；氣壓：肥皂水冒泡、聲響、壓力表異常下降）。
   • 特別注意管塞、盲板等隔離點的密封情況。
6. 泄壓與排水：
   • 保壓時間結束且檢查無泄漏后，緩慢開啟系統低點的泄壓閥或排水閥，將壓力安全、可控地降至零。
   • 對于水壓測試，待壓力降至常壓后，打開所有高點排氣閥，將系統內的水徹底排空（尤其寒冷地區需防凍）。
   • 小心拆除管塞、盲板等臨時設施。
7. 結果判定與記錄：
   • 在規定的保壓時間內，壓力表讀數穩定（允許有微小波動，但需在標準允許范圍內），且經全面檢查未發現任何泄漏或可見變形，則判定測試合格。
   • 如發現泄漏或壓力顯著下降，需標記泄漏點，泄壓后修復。修復后必須重新進行完整的管塞測試。
   • 詳細記錄測試過程：日期、時間、測試范圍、測試介質、測試壓力、保壓時間、壓力表讀數變化、檢查結果（有無泄漏及位置）、操作人員、環境溫度等。附上系統簡圖或照片。

五、安全注意事項（重中之重）

• 能量隔離： 確保測試系統與所有危險能源（電力、工藝介質等）完全隔離。
• 緩慢升/降壓： 快速的壓力變化會產生沖擊載荷，可能導致脆性斷裂或連接失效。
• 嚴禁超壓： 嚴格遵守規定的測試壓力，壓力表量程需覆蓋測試壓力并有裕量。設置安全泄壓閥是推薦做法。
• 氣壓測試高風險： 壓縮空氣儲存巨大能量，一旦失效破裂，破壞力極大。優先選用水壓測試。若必須使用氣壓，需采取更嚴格的安全措施（如限制測試壓力、縮小測試范圍、加強防護）。
• 遠離承壓部件： 在升壓和保壓期間，人員應遠離承壓管道和設備，在安全距離外觀察壓力表和進行目視檢查。
• 管塞可靠性： 管塞的選型、安裝和額定壓力必須經過嚴格計算和確認，確保其在測試壓力下絕對可靠，不發生滑脫或爆裂。
• 個人防護： 操作人員必須佩戴安全帽、防護眼鏡，必要時穿戴防護服。氣壓測試時嚴禁使用明火檢漏。
• 環境考慮： 排水需符合環保要求。寒冷天氣水壓測試后必須徹底排水防凍。

六、

管塞測試是管道工程中一項基礎而關鍵的驗證手段，其核心在于利用特制管塞精確隔離目標管段，并通過施加高于工作壓力的試驗壓力，全面檢驗該隔離段的密封性能和結構強度。嚴謹的方案制定、可靠的隔離措施（尤其是管塞的正確選用與安裝）、規范的操作流程以及強烈的安全意識，是確保測試安全有效、為管道系統安全可靠運行奠定堅實基礎的核心要素。嚴格遵守相關標準和操作規程，是成功實施管塞測試的不二法門。
