控制電纜檢測：確保信號精準傳輸?shù)年P(guān)鍵環節

控制電纜在電力系統、工業自動化、樓宇控制等領域扮演著至關重要的角色，負責傳輸?shù)碗娏鞯目刂菩盘?hào)、監測信號或聯鎖信號。其性能的可靠與否直接關系到整個系統的安全穩定運行。因此，對控制電纜進行嚴格、規范的檢測是保障工程質量和使用安全不可或缺的步驟。

一、 不可或缺的“神經”：控制電纜的作用與應用

控制電纜如同自動化系統中的“神經”，其主要功能包括：
* 信號指令傳遞： 傳輸開關、啟停、調節等控制命令，驅動執行機構動作。
* 狀態信息反饋： 將傳感器、儀表等設備采集的溫度、壓力、位置、故障狀態等信息回傳至控制系統。
* 設備間聯鎖： 實現設備間的安全互鎖邏輯，防止誤操作。
* 數據通信： 在特定應用中，也用于傳輸?shù)退贁?shù)據信號。

廣泛應用于發電廠、變電站、石化、冶金、軌道交通、智能制造生產線、大型建筑（如機場、醫院、數據中心）的控制中心與現場設備間的連接。

二、 標準之尺：控制電纜檢測遵循的核心規范

檢測工作必須依據權威的國家或行業標準進行，確保結果的可比性和公正性，主要標準包括：
* GB/T 9330《塑料絕緣控制電纜》系列標準： 這是國內最核心的控制電纜產品標準，詳細規定了型號、規格、技術要求（導體、絕緣、屏蔽、護套、成纜、外護層、標志等）和試驗方法。
* JB/T 8734《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線》系列標準： 適用于部分低壓控制電纜和連接線。
* GB/T 12706《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件》系列標準： 對兼具電力傳輸與控制功能的電纜（如某些動力控制電纜）或高壓控制系統中的控制電纜有參考意義。
* 特定行業標準： 如軌道交通（TB/T）、船舶（CB）、核電站（NB）等行業可能有更具體或更嚴格的要求。
* 國際標準： 如IEC 60227, IEC 60502等，常用于出口產品或特定項目要求。
* 客戶技術規格書： 特定工程項目或用戶可能提出額外的特殊要求。

三、 品質基石：控制電纜的關鍵檢測項目與參數

檢測涵蓋電纜的結構、電氣性能、機械物理性能、環境性能和安全性能等多個維度：

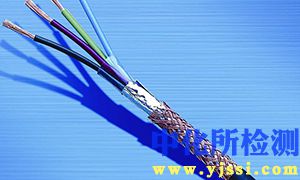

* 結構參數檢測：
* 導體： 導體材料（銅或銅合金）、結構（絞合方式）、直流電阻（核心指標，影響信號衰減和溫升）、導體直徑/截面積。
* 絕緣層： 材質（PVC, XLPE, PE等）、厚度（平均及最薄點）、偏心度。

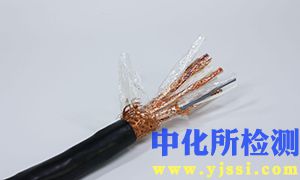

* 屏蔽層： 類型（銅絲編織屏蔽、銅帶繞包屏蔽、復合屏蔽等）、覆蓋率或搭蓋率、直流電阻（對于銅帶）。
* 成纜： 節距、間隙、填充及繞包帶。
* 內護層（若有）： 材質、厚度。
* 鎧裝層（若有）： 鋼帶/鋼絲規格、層數、間隙、繞包方式。
* 外護套： 材質（PVC, PE, LSZH等）、厚度（平均及最薄點）、外觀（光滑平整、無缺陷）。
* 標志： 標識清晰度、連續性、內容準確性（廠名/型號/電壓等級/規格/米標等）。
* 電氣性能檢測：
* 導體直流電阻： 關鍵指標，實測值需符合標準要求（換算到20°C, 1km長度）。
* 絕緣電阻： 反映絕緣材料阻止漏電流的能力，通常在成品電纜上測試（直流，如500V），或在單根絕緣線上芯測試（如根據GB/T 3048.5）。值越高越好。
* 工頻耐壓試驗： 考核電纜絕緣承受工頻電壓的能力（如3.5kV/5min）。
* 局部放電試驗（針對特定要求電纜）： 檢測絕緣內部是否存在微小氣隙等缺陷引發的局部放電。
* 機械物理性能檢測：
* 絕緣和護套老化前后機械性能： 抗張強度、斷裂伸長率（老化前、后試驗）。
* 絕緣和護套熱延伸試驗（針對交聯材料）： 考核XLPE等材料的交聯度。
* 絕緣和護套高溫壓力試驗： 考核材料在高溫下的抗變形能力。
* 護套抗開裂試驗（熱沖擊）： 考核護套材料在高溫下的穩定性。
* 絕緣和護套低溫性能： 如低溫拉伸、低溫沖擊、低溫卷繞，考核材料在低溫下的柔韌性。
* 環境性能檢測：
* 絕緣和護套熱失重試驗： 考核材料在長期高溫下的穩定性。
* 絕緣和護套吸水試驗： 考核材料在潮濕環境下的性能保持能力。
* 燃燒性能試驗： 至關重要！包括單根垂直燃燒、成束燃燒試驗（如GB/T 18380系列），考核阻燃性能；煙密度（如GB/T 17651）；酸氣含量/鹵酸氣體逸出量（如GB/T 17650）；毒性指數（特定場合）。低煙無鹵(LSZH)電纜在此方面有嚴格測試。
* 耐油試驗（特定場合）： 考核油污環境下的性能保持能力。
* 其他特殊試驗：
* 屏蔽效果試驗： 考核屏蔽層抵抗電磁干擾的能力。
* 電容、電感不平衡測試（對絞電纜）： 影響信號傳輸質量。

四、 科學驗證：控制電纜的主要檢測方法與流程

檢測通常在專業實驗室進行，遵循嚴謹流程：

1. 抽樣： 根據相關抽樣標準（如GB/T 2828或產品標準規定）從批次中隨機抽取代表性樣品。
2. 預處理： 樣品可能需要在標準環境下（如溫度23±5°C，濕度50-70%）放置規定時間（如至少16小時），以消除環境對物理性能測試的影響。
3. 結構檢查：
   • 使用游標卡尺、千分尺、投影儀等測量各層尺寸（厚度、直徑等）。
   • 目視檢查外觀、結構、標識。
   • 解剖觀察導體結構、屏蔽結構等。
4. 電氣性能測試：
   • 直流電阻：使用雙臂電橋或精密微歐計。
   • 絕緣電阻：使用高阻計/絕緣電阻測試儀。
   • 工頻耐壓：使用工頻耐壓試驗裝置。
   • 局部放電：使用局部放電測試系統。
5. 機械物理性能測試：
   • 使用材料拉力試驗機進行抗張強度、斷裂伸長率測試。
   • 使用老化箱進行熱老化試驗。
   • 使用熱延伸裝置進行熱延伸試驗。
   • 使用高溫壓力裝置進行高溫壓力試驗。
   • 使用低溫試驗箱和對應的拉力/彎曲/沖擊設備進行低溫性能測試。
6. 環境性能測試：
   • 使用燃燒試驗裝置進行各類燃燒性能試驗。
   • 使用煙密度箱測試煙密度。
   • 使用管式爐等設備測試酸氣含量/鹵酸氣體。
   • 使用熱失重烘箱進行熱失重試驗。
   • 使用吸水裝置進行吸水試驗。
7. 特殊試驗： 使用網絡分析儀等設備測試屏蔽效果；使用專用電橋測試電容電感不平衡。
8. 結果判定： 將所有測試結果與適用的標準（或技術協議）要求進行逐項比對，判定樣品是否合格。
9. 報告出具： 生成詳細的檢測報告，包含樣品信息、依據標準、測試項目、測試條件、測試結果、等。

五、 安全屏障：控制電纜檢測的核心關注點

在眾多檢測項目中，以下幾個環節對確保電纜安全可靠運行尤為重要：
* 導體直流電阻： 過高的電阻會導致信號衰減增大、壓降過大，影響控制精度和設備啟動，甚至導致過熱引發風險。
* 絕緣電阻與耐壓性能： 這是電纜安全的基本保障。絕緣不良或耐壓不足會導致漏電、短路，嚴重時可能引發火災或電擊事故。工頻耐壓試驗?zāi)苡行Оl(fā)現集中性缺陷。
* 燃燒性能： 尤其在人員密集場所、密閉空間（隧道、船舶艙室）、重要設施（數據中心、核電站）中，電纜的阻燃性、低煙無鹵、低毒性至關重要。這是防止火災蔓延、減少煙霧毒害、保障逃生通道的關鍵屏障。檢測必須嚴格按照相應等級的標準執行（如阻燃A/B/C類、無鹵、低煙、低毒）。
* 絕緣護套材料性能： 材料的機械物理性能（特別是老化后）、熱穩定性（熱延伸、熱失重）直接決定了電纜的使用壽命和在預期環境溫度下的可靠性。劣質材料會加速老化開裂，導致絕緣失效或護套破損。

六、 常見瑕疵：控制電纜的質量問題與潛在風險

若檢測不到位或使用不合格產品，可能導致以下問題：
* 信號失真或中斷： 導體電阻超標、屏蔽不良（如覆蓋率不足、斷線）、電容不平衡等會導致信號衰減過大、誤碼率增高或受到干擾，造成控制系統誤判、失靈甚至停機。
* 絕緣擊穿短路： 絕緣厚度不足、材質不良、存在雜質或氣孔、耐壓性能差，在過電壓或長期運行后易發生擊穿，造成設備短路損壞或跳閘。
* 導體過熱引發火災： 導體截面積不足、電阻過大、過載運行會導致導體過熱。若絕緣護套材料熱穩定性差、阻燃性差，極易引燃電纜本身并蔓延成災。
* 護套破損失效： 護套厚度不足、機械性能差（尤其是低溫脆化、老化后變脆）、耐環境能力弱（如耐油、耐候性差）會導致護套開裂、破損，失去對內部結構的保護作用，使電纜易受潮、受機械損傷或化學腐蝕，加速整體劣化。
* 安全事故： 上述失效的最終結果可能是設備損壞、系統癱瘓、火災、甚至人員傷亡。

：

控制電纜雖小，卻是自動化系統安全穩定運行的命脈。嚴格遵循標準規范，對其結構尺寸、電氣性能、機械物理性能、環境性能（尤其是燃燒性能）進行全方位的科學檢測，是甄別優劣、保障質量、防范風險的可靠途徑。無論是制造商的質量控制、用戶的進貨驗收，還是工程監理的過程把關，亦或是產品認證機構的評估，都應高度重視檢測數據的真實性和準確性。只有將檢測環節落到實處，才能真正筑牢控制電纜這一“神經傳導通路”的安全基石，確保信號精準傳輸，守護系統平穩運行。
