硅片測試：芯片制造的無名守護者

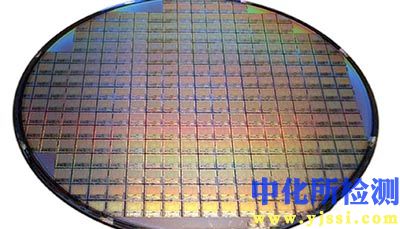

在精密復雜的半導體產業鏈中，硅片測試扮演著至關重要的角色。它如同一位嚴謹?shù)馁|(zhì)檢員，在芯片封裝前對每一片晶圓進行細致“體檢”，確保只有合格的產品才能進入下一環節。這項技術雖不常被公眾提及，卻是保障芯片性能與可靠性的核心壁壘。

一、 硅片測試：為何不可或缺？

• 良率保障者： 晶圓制造涉及數百道工序，微小塵埃、工藝波動都可能導致局部電路失效。測試能精準定位瑕疵芯片（Die），避免將資源浪費在封裝注定失敗的產品上，顯著提升整體良率與經濟效益。
• 性能篩選器： 即使結構完整，芯片性能也可能因工藝差異而參差不齊。測試能精確測量關鍵電學參數（如速度、功耗、漏電流），將芯片按性能分級（Binning），滿足不同應用場景的需求。
• 可靠性守門人： 早期失效（Infant Mortality）是芯片可靠性的大敵。硅片測試包含應力測試（如高溫、高壓），能提前暴露潛在缺陷，攔截那些可能在終端用戶手中過早失效的芯片，極大提升最終產品的品質信譽。
• 工藝優化鏡： 測試數據是制造工藝的“晴雨表”。通過分析失效分布圖（Wafer Map）和失效模式，工程師能迅速定位工藝瓶頸，驅動制程改進與良率爬升。

二、 核心測試方法與技術探秘

硅片測試是多種技術的精密組合，主要涵蓋以下方面：

1. 電性參數測試 (Parametric Test):

   • 目標： 測量晶體管和互連線的基本電學特性（如閾值電壓Vt、導通電阻Ron、接觸電阻、互連線電阻/電容）。
   • 工具： 利用測試結構（Process Control Monitor, PCM）或特定測試焊盤，使用精密參數測試儀完成。
   • 意義： 監控工藝穩定性，確保器件基本性能達標。

2. 電路功能測試 (Functional Test / Wafer Sort):

   • 目標： 驗證芯片內部電路能否按設計意圖正確執行邏輯功能。
   • 工具： 自動測試設備 (ATE) 是核心。它通過探針卡 (Probe Card) 上的精密探針，與芯片焊盤建立臨時電連接，施加測試激勵信號并捕獲響應。復雜的測試程序（Test Program）控制整個流程。
   • 關鍵指標： 測試覆蓋率（覆蓋多少電路功能）、測試向量（激勵信號模式）、測試時間（影響成本）。
   • 結果： 標記出功能失效的芯片（通常用墨點或電子地圖記錄）。

3. 缺陷檢測與復查：

   • 光學檢測 (Optical Inspection): 利用高分辨率光學顯微鏡或自動光學檢測設備（AOI），快速掃描晶圓表面，識別劃痕、污染、圖形缺失等宏觀缺陷。
   • 電子束檢測/復查 (E-beam Inspection/Review): 對光學檢測發現的疑似缺陷或特定區域進行高分辨率成像和分析，定位細微的物理缺陷或圖形畸變。
   • 掃描式探針技術 (如 AFM): 提供納米級表面形貌和電學特性（如導電性）信息。

4. 可靠性相關測試 (部分在硅片級進行):

   • 高溫工作壽命測試 (HTOL): 在高溫下對芯片施加工作電壓進行長時間測試，加速評估其長期工作可靠性。
   • 電遷移測試 (EM): 評估金屬互連線在高電流密度下的抗遷移能力。
   • 經時絕緣層擊穿測試 (TDDB): 評估柵氧化層等絕緣介質在電場下的長期可靠性。

三、 挑戰與未來演進方向

硅片測試技術持續面臨嚴峻挑戰，也在不斷創新突破：

• 測試成本壓力： 隨著晶體管數量激增和測試復雜度上升，測試成本在芯片總成本中的占比日益顯著。如何提升測試效率（如并行測試更多芯片）、優化測試向量、開發更經濟的測試方案是核心課題。
• 微縮化與齊全封裝挑戰：
  • 探針精度： 芯片焊盤尺寸和間距不斷縮小，要求探針卡具備更高的定位精度、更小的接觸力和更可靠的電氣連接。
  • 翹曲與共面性： 大尺寸薄晶圓易翹曲，保持探針與所有焊盤的良好接觸成為難題。
  • 3D/異構集成： 芯片堆疊（如HBM）和系統級封裝（SiP）需要在硅片級或部分封裝后進行更復雜的測試策略（如中介層測試、Known Good Die-KGD需求）。
• 高頻高速測試： 5G、AI等應用驅動芯片工作頻率飆升，要求測試設備具備更高帶寬、更低噪聲和更精確的時序控制能力。
• 人工智能賦能：
  • 智能測試程序生成： 利用AI優化測試向量，提高覆蓋率同時縮短測試時間。
  • 智能數據分析與預測： 通過機器學習分析海量測試數據，預測芯片性能和可靠性，實現更精準的良率管理和失效分析，甚至指導設計和工藝優化。
  • 自適應測試： 根據前序測試結果動態調整后續測試策略，提升效率。
• 設計內建測試 (DFT/BIST)： 在芯片設計階段就集成自測試電路（如掃描鏈Scan Chain、內建自測試BIST），降低對外部測試設備的依賴，提高測試可控性和可觀測性。

四、 結語：精密制造的無名基石

硅片測試雖處幕后，卻是支撐現代半導體產業高質、高效發展的關鍵支柱。從基礎的參數測量到復雜的功能驗證，從缺陷篩查到可靠性評估，它構筑了芯片從晶圓到合格產品的質量防線。面對日益復雜的芯片架構和嚴苛的成本效率要求，硅片測試技術正積極擁抱AI等創新，持續提升其智能化、高效化和精密化水平，為信息時代的持續進步默默貢獻著不可替代的力量。
