聚苯胺材料性能測試：核心表征技術(shù)與數(shù)據(jù)分析途徑

化學(xué)結(jié)構(gòu)與組分分析

• 傅里葉變換紅外光譜（FTIR）： 識別聚苯胺主鏈特征官能團（如醌式結(jié)構(gòu)=N-、苯式結(jié)構(gòu)-NH-、芳香環(huán)C=C/C-H），判斷氧化還原狀態(tài)（全還原態(tài)、中間氧化態(tài)、全氧化態(tài)）及摻雜/脫摻雜程度。通過特征峰位置（如~1580 cm?¹, ~1490 cm?¹, ~1300 cm?¹, ~1140 cm?¹, ~830 cm?¹）偏移和強度變化進行分析。
• 紫外-可見-近紅外光譜（UV-Vis-NIR）： 觀測聚苯胺不同氧化態(tài)和摻雜態(tài)對應(yīng)的特征吸收帶。苯醌結(jié)構(gòu)吸收峰(~330nm)、極化子吸收帶(~430nm)、自由載流子吸收帶(~800nm及以上)的位置和強度直接關(guān)聯(lián)導(dǎo)電性和摻雜水平。
• X射線光電子能譜（XPS）： 精確測定表面元素組成（C, N, O）及化學(xué)態(tài)。重點分析N 1s譜峰（可擬合為醌式亞胺=N-、苯式仲胺-NH-、帶正電的氮陽離子N?），計算摻雜比例（N?/[N]），評估表面摻雜狀態(tài)及雜質(zhì)。
• 拉曼光譜（Raman）： 提供分子振動信息，特別適合區(qū)分苯式/醌式結(jié)構(gòu)（如C-H彎曲峰位置變化）、極化子/雙極化子特征峰，對結(jié)構(gòu)變化敏感，常用于研究摻雜/降解過程。

微觀結(jié)構(gòu)與形貌觀測

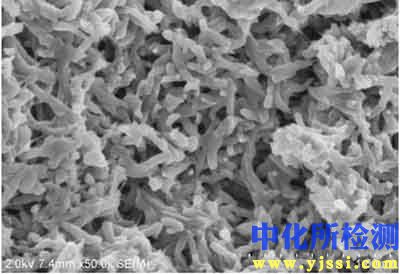

• 掃描電子顯微鏡（SEM）： 直觀觀察聚苯胺微觀形貌（如納米纖維、納米顆粒、納米管、薄膜表面平整度）、尺寸分布、團聚情況及成膜性。操作電壓通常較低（5-15kV）以減少損傷。
• 透射電子顯微鏡（TEM）： 提供更高分辨率形貌信息，觀察內(nèi)部精細結(jié)構(gòu)（如結(jié)晶度、孔隙結(jié)構(gòu)）、測量納米材料尺寸和壁厚。需注意電子束可能損傷樣品。
• 原子力顯微鏡（AFM）： 獲取樣品表面三維形貌，定量測量表面粗糙度（Ra, Rq）、薄膜厚度（需制備臺階）及納米結(jié)構(gòu)高度信息。
• X射線衍射（XRD）： 評估聚苯胺結(jié)晶度。通常表現(xiàn)為部分結(jié)晶或非晶態(tài)，衍射峰位置和強度反映分子鏈排列有序程度及可能存在的晶體結(jié)構(gòu)變化。

關(guān)鍵物理性能測試

• 電導(dǎo)率測試：
  • 四探針法： 測量塊體或薄膜材料體電導(dǎo)率（σ，單位 S/cm），消除接觸電阻影響，是測定本征導(dǎo)電性的標(biāo)準(zhǔn)方法。需制備平整樣品。
  • 范德堡法： 適用于不規(guī)則形狀薄膜，通過多點電阻測量計算電阻率和電導(dǎo)率。
  • 交流阻抗譜（EIS）： 區(qū)分材料的體電阻、晶界電阻和接觸電阻，分析電荷傳輸機制。常用于電化學(xué)體系或?qū)щ姀?fù)合材料。
  • (可選)原位電導(dǎo)率： 測量電導(dǎo)率隨環(huán)境（如濕度、氣體、溫度）或電化學(xué)狀態(tài)（摻雜/脫摻雜）的動態(tài)變化。
• 熱穩(wěn)定性測試：
  • 熱重分析（TGA）： 在程序控溫下測量樣品質(zhì)量隨溫度的變化。評估聚苯胺的熱分解溫度（失重起始點、最大失重速率點）、殘留量、含水量及摻雜劑（如酸根）脫除溫度。
  • 差示掃描量熱法（DSC）： 測量樣品在程序控溫過程中與參比物的熱流差。探測玻璃化轉(zhuǎn)變溫度(Tg)、結(jié)晶峰、熔融峰及熱效應(yīng)（如氧化反應(yīng)放熱）。
• 分子量測定：
  • 凝膠滲透色譜（GPC）/尺寸排阻色譜（SEC）： 測定可溶性聚苯胺（如摻雜態(tài)溶于特定溶劑）的相對分子量及其分布（Mw, Mn, PDI）。選擇合適的溶劑和標(biāo)樣至關(guān)重要。

電化學(xué)性能評估

• 循環(huán)伏安法（CV）： 最常用技術(shù)。在特定電解質(zhì)溶液中，對工作電極施加三角波電壓掃描，記錄電流響應(yīng)。用于：
  • 確定聚苯胺的氧化還原電位（特征陽極峰Epa/陰極峰Epc）。
  • 研究氧化還原過程的可逆性（峰電位差ΔEp，峰電流比ipa/ipc）。
  • 定性判斷不同氧化態(tài)（亮翠綠堿、翡翠綠堿、全還原白苯胺）間的轉(zhuǎn)變。
  • 評估材料的循環(huán)穩(wěn)定性（多次循環(huán)后峰電流、峰電位變化）。
• 恒電流充放電（GCD）： 在恒定電流下充放電，記錄電壓-時間曲線。用于計算比容量（C/g）、能量密度、功率密度及庫侖效率（充放電效率），是評估儲能性能的核心方法。
• 電化學(xué)阻抗譜（EIS）： 施加小幅正弦交流擾動，測量阻抗響應(yīng)。用于分析電荷轉(zhuǎn)移電阻、離子擴散電阻（Warburg）、雙電層電容等，研究電極過程的動力學(xué)特性。

功能特性測試（按應(yīng)用領(lǐng)域）

• 電致變色性能： 結(jié)合UV-Vis-NIR光譜和電化學(xué)工作站，原位測量材料在不同電壓下透過率/反射率/顏色的動態(tài)變化，評估著色效率、響應(yīng)時間、光學(xué)對比度、循環(huán)穩(wěn)定性。
• 傳感性能： 根據(jù)目標(biāo)物（氣體、生物分子、離子等），設(shè)計特定傳感平臺，測試靈敏度、選擇性、檢測限、響應(yīng)/恢復(fù)時間及穩(wěn)定性。
• 防腐性能： 通過電化學(xué)測試（如開路電位監(jiān)測、動電位極化曲線、EIS）評估涂層金屬在腐蝕介質(zhì)中的耐蝕性（腐蝕電流密度Icorr、極化電阻Rp、緩蝕效率）。
• 微波吸收性能： 使用矢量網(wǎng)絡(luò)分析儀測量材料在特定頻段的復(fù)介電常數(shù)與復(fù)磁導(dǎo)率，計算反射損耗（RL），評估吸波效能與有效帶寬。

測試結(jié)果解讀與報告要素

• 數(shù)據(jù)關(guān)聯(lián)性： 核心在于建立不同表征結(jié)果間的內(nèi)在聯(lián)系。例如：XPS測得的摻雜水平應(yīng)與電導(dǎo)率變化相關(guān)聯(lián)；形貌（粒度、比表面積）變化可能影響電化學(xué)活性面積和電荷傳輸效率。
• 狀態(tài)明確： 清晰標(biāo)注樣品狀態(tài)（如制備方法、氧化態(tài)、摻雜酸種類、是否成膜、干燥條件），這對結(jié)果解讀和重現(xiàn)性至關(guān)重要。
• 對照實驗： 設(shè)置適當(dāng)對照（如不同摻雜比例樣品、不同合成條件產(chǎn)物、空白基底）是得出可靠的基礎(chǔ)。
• 儀器參數(shù)： 完整記錄關(guān)鍵測試參數(shù)（如光譜分辨率、掃描速率、激發(fā)波長、掃描范圍、施加電流/電壓、環(huán)境溫濕度），確保結(jié)果可追溯和可比較。
• 誤差分析： 評估數(shù)據(jù)可信度，討論可能的誤差來源（如儀器誤差、制樣差異、測量重復(fù)性）。
• 規(guī)范圖表： 使用清晰、標(biāo)注完整的圖表（如帶峰位標(biāo)注的光譜圖、標(biāo)尺的SEM圖、帶擬合曲線的EIS Nyquist圖）展示數(shù)據(jù)。圖表標(biāo)題、坐標(biāo)軸標(biāo)簽（含單位）、圖例需清晰準(zhǔn)確。

全面的聚苯胺測試依賴于多種表征技術(shù)的協(xié)同應(yīng)用。從分子結(jié)構(gòu)、微觀形貌到宏觀電學(xué)、電化學(xué)及功能特性，每一層次的測試數(shù)據(jù)相互印證，共同構(gòu)建對材料性能的深入理解。嚴(yán)格遵循測試規(guī)范、準(zhǔn)確記錄實驗條件、進行關(guān)聯(lián)性分析并關(guān)注材料狀態(tài)，是獲取可靠數(shù)據(jù)、推動聚苯胺材料研究與應(yīng)用發(fā)展的關(guān)鍵。

主要參考文獻

1. MacDiarmid, A. G., et al. (1987). Polyaniline: Interconversion of Metallic and Insulating Forms. Molecular Crystals and Liquid Crystals.
2. Stejskal, J., & Gilbert, R. G. (2002). Polyaniline. Preparation of a Conducting Polymer. Pure and Applied Chemistry.
3. Trchová, M., & Stejskal, J. (2011). Polyaniline: The infrared spectroscopy of conducting polymer nanotubes. Pure and Applied Chemistry.
4. Bhadra, S., et al. (2009). Progress in preparation, processing and applications of polyaniline. Progress in Polymer Science.
5. Li, D., et al. (2018). Recent advancements in polyaniline-based nanocomposites for electrochemical energy storage and conversion. Journal of Materials Chemistry A.
